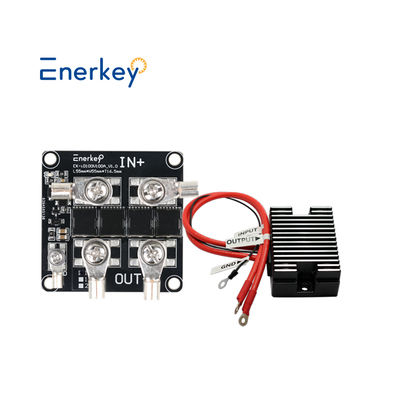

Módulo Controlador de Diodo Ideal 150V 100A Carregamento de Bateria Painel Solar Irrigação Anti-reversa

Nome da marca:	Enerkey
Número do modelo:	Equipamento de controlo de velocidade:
Quantidade mínima:	10Pieces
preço:	$26.3-$29.2
Detalhes da embalagem:	Caixa de papel forte +espuma EVA
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhen, China

Certificação:

ISO9001/CE/ROHS

Documento:

Nome do produto:

Módulo de Diodo Ideal 150V 100A

Espessura de cobre:

Aplicação 1:

Painel solar e carregamento de bateria anti-preenchimento

Espessura da placa:

2,0 mm

Faixa de tensão operacional permitida:

12 a 150 V

Corrente estática de trabalho:

0,1-1.5mA

Corrente contínua permitida:

0-100A

Material base:

Substrato de alumínio

Corrente de partida de pico:

Tamanho do produto:

L55XW55XT17MM

Peso com pacote:

0,4 kg

Habilidade da fonte:

10000pcs por dia

Descrição do produto

150V 100A Modulo de Controlador de Diodo Ideal Painel Solar Bateria de Carregamento Anti Irrigação Reversa

Descrição do produto

Visão geral do produto

A série EK-iD150V100A é uma solução de diodo ideal concebida para aplicações de alta tensão e alta corrente.Utiliza tecnologia de comutação rápida SGT de terceira geração para alcançar uma tensão de resistência de 150V e capacidade de corrente contínua de 100AO seu design de embalagem otimiza a dissipação de calor e a conservação de espaço, tornando-o adequado para uma ampla gama de aplicações, incluindo novos equipamentos de energia, fontes de alimentação industriais,e sistemas de segurança.

Principais vantagens

✔ Ultra-baixa resistência

A resistência de ligação é de apenas 0,0029Ω (típica), reduzindo o consumo de energia em 90% em comparação com os diodos Schottky tradicionais.

Suporta comutação rápida de 5 A/μs com um tempo de recuperação reversa de < 50 ns.

✔ Mecanismo de proteção inteligente

Desligamento integrado contra sobre-temperatura (175°C) e protecção contra sobre-corrente (120A pulso).

O consumo de energia em estado de quietude é < 2μA, prorrogando o tempo de espera do sistema de bateria.

✔ Confiabilidade industrial

Classificado AEC-Q101 para veículos automóveis, com temperatura de funcionamento entre -65°C e 175°C.

Verificado por 5 milhões de ciclos, MTBF > 100.000 horas.

Parâmetros técnicos

Especificações do artigo Condições de ensaio

Voltagem de ruptura (Vdss) 150V ID = 1mA

Corrente de escoamento contínua 100A Tc = 25°C

Carga da porta (Qg) 180Nc Vgs = 10V

Resistência térmica (RθJC) 0,5°C/W (operação em estado estacionário)

Aplicações típicas

Circuito de prevenção de retrocesso de inversores fotovoltaicos

Gerenciamento do percurso de potência do BMS do veículo elétrico

Sistema de comutação de potência dupla UPS industrial

¢ Arquitetura ORing de fonte de alimentação de reserva da estação base 5G

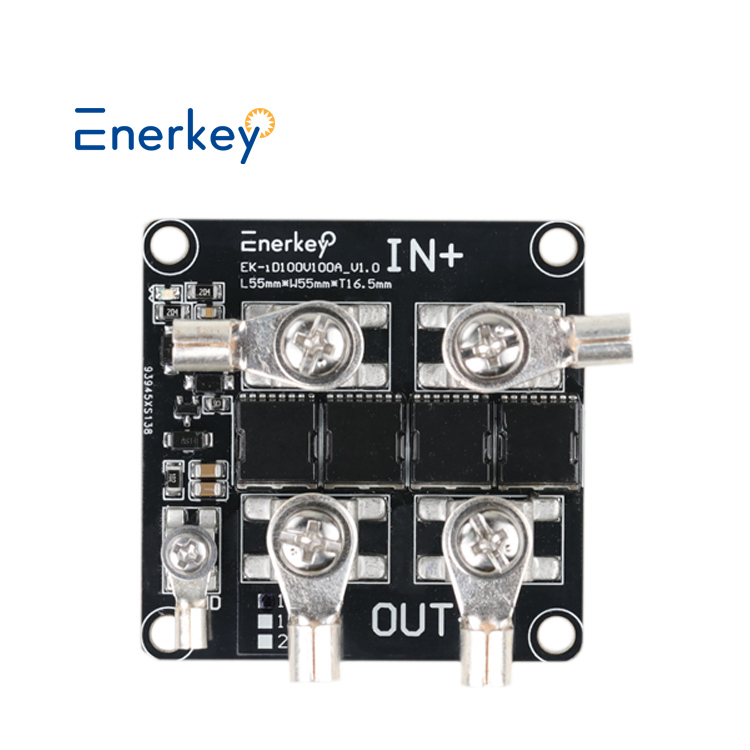

Módulo Controlador de Diodo Ideal 150V 100A Carregamento de Bateria Painel Solar Irrigação Anti-reversa 0

Módulo Controlador de Diodo Ideal 150V 100A Carregamento de Bateria Painel Solar Irrigação Anti-reversa 1

Módulo Controlador de Diodo Ideal 150V 100A Carregamento de Bateria Painel Solar Irrigação Anti-reversa 2

Módulo Controlador de Diodo Ideal 150V 100A Carregamento de Bateria Painel Solar Irrigação Anti-reversa 3

Módulo Controlador de Diodo Ideal 150V 100A Carregamento de Bateria Painel Solar Irrigação Anti-reversa 4

Módulo Controlador de Diodo Ideal 150V 100A Carregamento de Bateria Painel Solar Irrigação Anti-reversa 5

Parâmetros técnicos

Enerkey Ideal Diode Module 100V 150V 200V 100A Estação fotovoltaica de base solar Controle industrial Bateria de carro elétrico em paralelo Para carregamento de bateria anti-recheio
Modelo de produto	Equipamento de controlo de velocidade:	EK-iD150V100A	EK-iD200V100A
Intervalo de tensão de trabalho	12 a 100 V	12 a 150V	12 a 200V
ProdutoTamanho ((mm)	L55xW55xT17	L55xW55xT17	L55xW55xT17
Peso com caixa	00,4 kg	0.42kg	0.45kg
Quantidade de MOS	4	4	4
Tipo de bateria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Corrente contínua	100A	100A	100A
Corrente de arranque máxima	100A	100A	100A
Corrente de funcionamento em silêncio	00,6-1,5 mA
Espessura da folha de cobre	20,0 oz
Material de PCB	Placas de alumínio
Princípio de funcionamento	A entrada e a saída são equivalentes a diodos. Detecta que a tensão de saída é maior que a entrada e desliga imediatamente a saída.O valor de detecção está no nível de milivolts e a velocidade de resposta é muito rápida.
Aplicação	1Os painéis solares impedem o refluxo (anti-refluxo); 2. O carregamento da bateria impede o retrocesso (anti-retorno) (anti-retorno); 3. DC-DC voltagem constante e saída do módulo de corrente constante impede o retrocesso 4. Outras ocasiões em que seja necessária a prevenção do retrocesso (anti-reverso)
Acessórios	Lugar de travagem do terminal*5; IN+/OUT+ terminal lug: OTZ6-5, parafuso M5 GND terminal lug: OTZ2.5-3, parafuso M3
Temperatura de funcionamento	-40°C ~ +60°C

Tamanho & Lista de embalagens & Diagrama de fio

Módulo Controlador de Diodo Ideal 150V 100A Carregamento de Bateria Painel Solar Irrigação Anti-reversa 6

Nota especial:
1. Esta versão é a versão otimizada mais recente. O módulo não será queimado se os pólos positivos e negativos estiverem ligados ao contrário, o que melhora a segurança da instalação;

2O diodo ideal é um diodo com resistência interna ultra-baixa, como o nome sugere.A queda de tensão de condução de um diodo ideal é quase insignificante.
3A camada de folha de cobre e a camada de base de alumínio dos vestígios de PCB de substrato de alumínio são isoladas com uma tensão de resistência de 1000V, por isso não há necessidade de se preocupar com problemas de quebra.A condutividade térmica é 20 vezes mais rápida que a fibra de vidro FR4, e pode ser ligado directamente ao grande dissipador de calor.
4Este módulo de diodo ideal não pode ser utilizado em circuitos de retificadores!
5O módulo impermeável tem um radiador espessado, que tem maior eficiência de dissipação de calor e menor aquecimento de corrente contínua.

Módulo Controlador de Diodo Ideal 150V 100A Carregamento de Bateria Painel Solar Irrigação Anti-reversa 7

Perguntas frequentes

P1: Porque te escolhemos?

* Podemos fornecer-lhe um serviço pós-venda eficiente, com mais de 10 anos de forte apoio técnico.

* Os produtos passaram pela certificação FCC, CE, ROHS e outras normas internacionais.

* Podemos fornecer-lhe com preço de fábrica, Bem-vindo a visitar a nossa fábrica e processo de produção.

Q2. Qual é a sua gama de produtos (tipo)?

* Desenvolvemos principalmente sistemas de gestão de baterias nos domínios das baterias de potência, baterias de armazenamento de energia e baterias de consumo.

* Utilizado principalmente para baterias LFP, Li-ino e LTO.

P3: Como sei que tipo de material e tipo de bateria é a minha?

* Por favor, veja o corpo da bateria, se a tensão normal da sua bateria mostrar 3,2 V, a bateria é LiFePo4.

* Se a tensão normal da sua bateria for de 3,6 V ou 3,7 V, a bateria é de iões de lítio ou Lto.

Q4. Tem requisitos mínimos de encomenda?

Qual é o tempo de chegada para amostras e lotes?

* Nossa quantidade mínima de pedido é de 1 peça, a personalização ODM está disponível.

* 1~3 dias de entrega de amostras existentes, 3~10 dias de entrega de amostras personalizadas.

P5: E se eu não puder usá-lo?

* Os produtos regulares têm vídeos de instrução, também podemos apoiar a orientação de chamadas de vídeo online de engenheiros.

Q6. Quais são os seus termos de pagamento?

* Aceitamos transferência bancária e pagamento em dinheiro, todos negociáveis. Método de pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Como garante a qualidade?

* Todos os nossos produtos são submetidos a testes profissionais de laboratório 100%, bem como testes de envelhecimento repetidos.

* Obtido FCC, CE, ROHS e outras certificações de padrão internacional.

* Fornecer 3 anos de serviço de garantia pós-venda.

Q8. Como escolher um BMS adequado para a nossa bateria?

* Dependendo da tensão e da corrente correspondentes à sua bateria, pode consultar o nosso serviço de apoio ao cliente, que lhe fornecerá o sistema de gestão da bateria mais adequado.

Q9. Como posso contactar-vos?

* Temos serviço online 7x24 horas, por favor deixe-nos uma mensagem online.

* Você também pode entrar em contato conosco por e-mail, WhatsApp, WeChat, etc. Estamos muito felizes em trabalhar com você.

Observação: somos fabricante de origem, temos a nossa própria marca para "EnerKey",Podemos customizar o produto como sua exigência ((Voltagem, fio, etc).

Podemos fornecer-lhe um preço competitivo no mercado se você tiver uma encomenda a granel, por favorNão hesite em contactar-nos..

Mobile & WhatsApp & Wechat:+86 15387469240;Email: Kiwi@enerkey.cn
