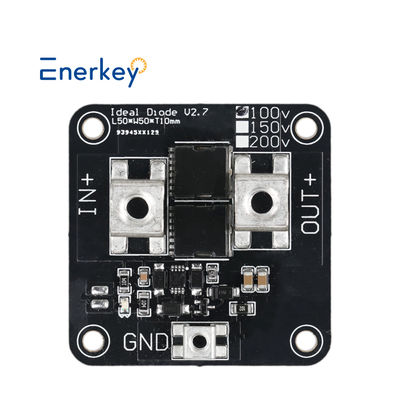

Módulo de Diodo Ideal de Alta Corrente 200V 80A Solar Anti-reverso Proteção Contra Corrente Reversa com Bornes

Nome da marca:	Enerkey
Número do modelo:	EK-iD200V80A
Quantidade mínima:	10Pieces
preço:	$23.9-$26.5
Detalhes da embalagem:	Caixa de papel forte +espuma EVA
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhen, China

Certificação:

ISO9001/CE/ROHS

Nome do produto:

Diodo ideal de 200 V 80 A

Espessura de cobre:

Aplicação 1:

Os painéis solares impedem que a chuva se repita

Espessura da placa:

2,0 mm

Aplicação 2:

Rv Modificação

Faixa de tensão operacional permitida:

100-200V

Corrente estática de trabalho:

00,6-1,5 mA

Corrente contínua permitida:

0-80A

Material base:

Substrato de alumínio

Corrente de partida de pico:

Tamanho do produto:

L50xW50xT17mm

Weight with Package:

0.35kg

Habilidade da fonte:

10000pcs por dia

Descrição do produto

Módulo de Diodo Ideal de Alta Corrente 200V 80A Anti-reverso Solar Proteção contra Corrente Anti-reversa com Posto de Ligação

Descrição do Produto

Principais Vantagens do Produto
Arquitetura de Perda Zero
Utiliza um controlador de diodo ideal de quarta geração + solução MOSFET de nitreto de gálio, alcançando uma queda de tensão direta tão baixa quanto 15mV a 80A. A corrente de fuga reversa é inferior a 1μA (em toda a faixa de temperatura de -40°C a 125°C), economizando 92% menos energia do que os diodos Schottky tradicionais.

Sistema de Proteção Inteligente
A resposta integrada de bloqueio de corrente reversa de 0,5μs atende aos requisitos de proteção transitória de nível automotivo ISO7637. Mecanismos de proteção triplos: sobrecorrente (precisão de ±5%), sobretemperatura (limiar de 150°C) e surto (200A/10ms).

Confiabilidade de nível militar
Certificado AEC-Q100 Grau 0 (-40°C a 150°C). Design de tensão de resistência de 200V, capaz de suportar tensão de pico reversa de -250V.

Tabela de Comparação de Parâmetros Técnicos
Especificações Este Produto Schottky Tradicional Melhoria
Tensão Direta Queda de 15mV@80A 700mV@20A ↓98%
Tempo de Recuperação Reversa 0μs 50ns Completamente eliminado
Faixa de temperatura de junção operacional -40~150°C, -55~125°C, 20% de expansão

Cenários de aplicação típicos
Setor de nova energia
Proteção de bypass do inversor de string fotovoltaico, mitigando os efeitos de pontos quentes em sistemas de 200V
Design redundante ORing para estações de carregamento rápido de veículos elétricos de 800V

Equipamentos industriais
Comutação perfeita de múltiplas fontes de alimentação no sistema de energia de backup de 48V para estações base 5G
Sistema PCS de armazenamento de energia com proteção contra polaridade reversa, suportando corrente contínua de 80A

Valor para o cliente
Redução de custos e melhoria da eficiência: Um único dispositivo substitui três diodos Schottky paralelos, reduzindo os custos de BOM em 35%
Otimização do espaço: Usando um pacote QFN-50*50, a área ocupada na placa é reduzida em 60%
Vida útil duplicada: MTBF > 500.000 horas (@105°C)

Módulo de Diodo Ideal de Alta Corrente 200V 80A Solar Anti-reverso Proteção Contra Corrente Reversa com Bornes 0

Módulo de Diodo Ideal de Alta Corrente 200V 80A Solar Anti-reverso Proteção Contra Corrente Reversa com Bornes 1

Módulo de Diodo Ideal de Alta Corrente 200V 80A Solar Anti-reverso Proteção Contra Corrente Reversa com Bornes 2

Módulo de Diodo Ideal de Alta Corrente 200V 80A Solar Anti-reverso Proteção Contra Corrente Reversa com Bornes 3

Módulo de Diodo Ideal de Alta Corrente 200V 80A Solar Anti-reverso Proteção Contra Corrente Reversa com Bornes 4

Módulo de Diodo Ideal de Alta Corrente 200V 80A Solar Anti-reverso Proteção Contra Corrente Reversa com Bornes 5

Parâmetros Técnicos

Módulo de Diodo Ideal Enerkey 150V 200V 80A Estação Base Solar Fotovoltaica Controle Industrial Bateria de Carro Elétrico em Paralelo Para Carregamento de bateria anti-retorno

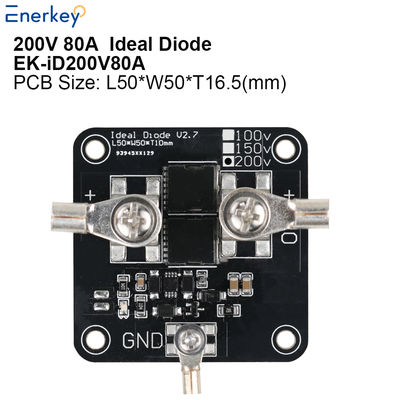

Modelo do produto	EK-iD150V80A	EK-iD200V80A
Faixa de tensão de trabalho	100-150V	100-200V
Produto Tamanho(mm)	L50xA50xT17	L50xA50xT17
Peso com caixa	0,35kg	0,37kg
Quantidade de MOS	2	2
Tipo de bateria	NCM/LFP/LTO	NCM/LFP/LTO
Corrente contínua	80A	80A
Corrente de partida de pico	100A	100A
Corrente operacional de repouso	0,6-1,5mA
Espessura da folha de cobre	3,0 oz
Material da PCB	Placa de alumínio
Princípio de funcionamento	A entrada e a saída são equivalentes a diodos. Ele detecta que a tensão de saída é maior que a entrada e desliga imediatamente a saída. O valor de detecção está no nível de milivolt e a velocidade de resposta é muito rápida.
Aplicação	1. Painéis solares evitam o refluxo (anti-refluxo); 2. O carregamento da bateria evita o refluxo (anti-refluxo) (anti-refluxo); 3. A saída do módulo de tensão e corrente constante DC-DC evita o refluxo 4. Outras ocasiões em que a prevenção de refluxo (anti-refluxo) é necessária
Acessórios	Terminal olhal*3; Terminal olhal IN+/OUT+ : OTZ6-5, parafuso M5 Terminal olhal GND : OTZ2.5-3, parafuso M3
Temperatura de Operação	-40℃ ~ +60℃

Tamanho e Lista de Embalagem e Diagrama de Fios

Módulo de Diodo Ideal de Alta Corrente 200V 80A Solar Anti-reverso Proteção Contra Corrente Reversa com Bornes 6

Nota Especial:
1. Esta versão é a versão mais recente otimizada. O módulo não será queimado se os polos positivo e negativo forem conectados reversamente, o que melhora a segurança da instalação;

2. O diodo ideal é um diodo com resistência interna ultrabaixa, como o nome sugere. A queda de tensão de condução dos diodos comuns é superior a 0,6V. A queda de tensão de condução de um diodo ideal é quase insignificante.
3. A camada de folha de cobre e a camada de base de alumínio das trilhas da PCB do substrato de alumínio são isoladas com uma tensão de resistência de 1000V, portanto, não há necessidade de se preocupar com problemas de avaria. A condutividade térmica é 20 vezes mais rápida do que a fibra de vidro FR4 e pode ser anexada diretamente ao dissipador de calor grande.
4. Este módulo de diodo ideal não pode ser usado em circuitos retificadores!
5. O módulo de encapsulamento à prova d'água possui um radiador espessado, que possui maior eficiência de dissipação de calor e menor aquecimento de corrente contínua. É adequado para entusiastas de modificação!

Módulo de Diodo Ideal de Alta Corrente 200V 80A Solar Anti-reverso Proteção Contra Corrente Reversa com Bornes 7

Perguntas frequentes

Q1. Por que nos escolheu?

* Podemos fornecer um serviço pós-venda eficiente, com mais de 10 anos de forte suporte técnico.

* Os produtos passaram pela certificação FCC, CE, ROHS e outras certificações de padrões internacionais.

* Podemos fornecer o preço de fábrica, bem-vindo para visitar nossa fábrica e processo de produção.

Q2. Qual é a sua gama de produtos (tipo)?

*Fazemos principalmente sistemas de gerenciamento de bateria nas áreas de baterias de energia, baterias de armazenamento de energia e baterias de consumo.

*Usado principalmente para baterias LFP, Li-ino e LTO.

Q3: Como sei qual tipo de material e tipo minha bateria é?

*Por favor, olhe o corpo da bateria, Se a tensão normal da sua bateria mostrar 3,2V, a bateria é LiFePo4.

*Se a tensão normal da sua bateria mostrar 3,6V ou 3,7V, a bateria é Li-ion ou bateria Lto.

Q4. Você tem requisitos mínimos de pedido?

Pode ser personalizado? Qual é o prazo de entrega para amostras e lotes?

*Nossa quantidade mínima de pedido é de 1 peça, a personalização ODM está disponível.

* Entrega de amostras existentes em 1 a 3 dias, entrega de amostras personalizadas em 3 a 10 dias.

Q5: E se eu não puder usá-lo?

*Os produtos regulares têm vídeos instrutivos, também podemos oferecer suporte à orientação por videochamada online de engenheiros.

Q6. Quais são seus termos de pagamento?

*Aceitamos transferência bancária e pagamento em dinheiro, tudo negociável. Método de pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Como você garante a qualidade?

* Todos os nossos produtos são submetidos a testes profissionais de laboratório de 100%, bem como testes de envelhecimento repetidos.

* Obteve certificação de padrão internacional FCC, CE, ROHS e outros.

* Fornecer serviço de garantia pós-venda de 3 anos. Unidades de reposição gratuitas para substituição em 3 anos.

Q8. Como escolher um BMS adequado para nossa bateria?

*Dependendo da tensão e corrente que correspondem à sua bateria, você pode consultar nosso atendimento ao cliente e nós o forneceremos equipado com o sistema de gerenciamento de bateria mais adequado.

Q9. Como posso entrar em contato com você?

*Temos serviço online 7x24 horas, por favor, deixe-nos uma mensagem online.

*Você também pode entrar em contato conosco por e-mail, WhatsApp, WeChat, etc. (veja abaixo). Estamos muito felizes em trabalhar com você.

Observação: Somos fabricantes de origem, temos nossa própria marca para "EnerKey",Podemos personalizar o produto conforme sua necessidade (Tensão, Fio, etc).

Podemos fornecer preços competitivos no mercado se você tiver pedidos em massa, por favor, não hesite em nos contatar.

Celular e WhatsApp e Wechat: +86 15387469240; E-mail: kiwi@enerkey.cn
