TECH-SPEC X12 Parâmetros técnicos Edição especial

Sistema de equilíbrio BMS de nível militar suporta os padrões de aviação DO-160G

Arquitetura de hardware central
Unidade de controlo de precisão
Chip de controlo principal: TI BQ76952 + STM32G474 (design redundante de duplo núcleo)
Precisão de amostragem do ADC: 16 bits (0,05% de erro em escala completa)
Topologia do balanço: balanço ativo de armazenamento de energia de capacidade (eficiência> 94%)

Parâmetros de desempenho extremos

Indicadores Parâmetros locais Norma nacional GB/T 34131
Corrente contínua/pico de equilíbrio 6A/10A (120s) ≥3A 3,5A/6A
Intervalo de erro de detecção de tensão ±2mV@25°C ±15mV ±8mV
Precisão de detecção de temperatura ±0,5°C (-40~125°C) ±2°C ±1,5°C
Compatibilidade eletromagnética IEC 61000-4-5 4kV de onda 2kV de onda 3kV de onda

- Não.Normas de verificação de nível militar
Testes em ambientes extremos
Ensaio de vibração: Método MIL-STD-810H 514.8 (15-2000Hz/20G)
Ciclo de aquecimento no úmido: 85°C/85%RH durante 1000 horas (descomposição da capacidade <3%)
Corrosão por sal: ASTM B117 1000 horas (nível de proteção permanece IP69K)

Soluções personalizadas para a indústria
▸ Estação de energia de armazenamento de energia: suporta 256 cascatas (sincronização de relógio < 1 ms)
▸ Veículos especiais: conformidade com a norma ISO 16750-3 12V/24V sistema duplo
▸ Aeroespacial: aprovado RTCA DO-160G Secção 22 proteção contra raios



Parâmetros técnicos

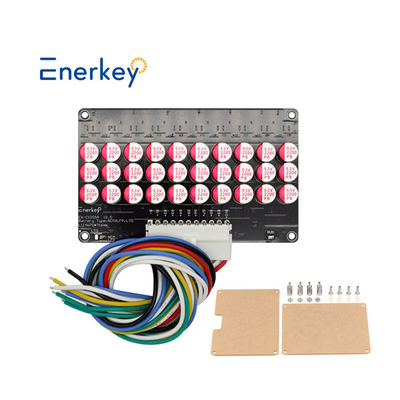

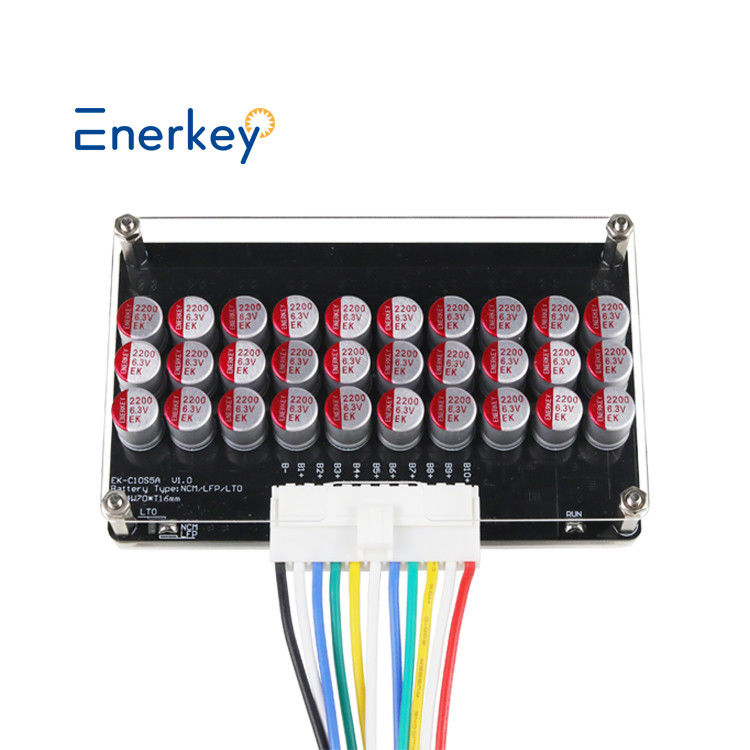

EnerKey BMS Balancer ativo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer condensador com placa acrílica
Modelo de produto	Equipamento de medição	Equipamento de medição	EK-C14S5A
Cadeias de produtos	10S	12S	14S
Cordas adequadas	8-10S	9-12S	9-14S
ProdutoTamanho ((mm)	L114.5*W70.5*T27.5	L137,5*W70,5*T27.5	L125,5*W80,5*T27.5
Peso com caixa	0.24 kg	0.25 kg	0.28kg
Tipo de bateria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacidade adequada	30h - 300h
Precisão de equalização de tensão	5 mV (valor típico)
Cascata equilibrada	Suporte de cascata equilibrada para pacotes de baterias, por exemplo, ele pode cascata para 11S, 24S, 36S, 48S.... e assim por diante
Intervalo de recolha de tensão de uma célula única	Versão NCM/LFP: 2.7V-4.2V
	Versão LTO: 1.8-4.2V
Baixa tensão protege a tensão do sono	Versão NCM/LFP < 2,7 V
	Versão LTO < 1,8 V
Sob protecção contra tensão Começar a balançar a tensão	Versão NCM/LFP: 2,835 V
	Versão LTO: 1.89V
Método de equilíbrio	Patenteado (Patente n.o.: ZL 2019 1 1259513.3) arquitetura equilibrada Método de capacitor ajustável, todo o pacote de baterias é equilibrado ao mesmo tempo. Conecte-se ao pacote de baterias para equilíbrio automático (padrão).
Corrente de equilíbrio	0.1V Pressão diferencial 1A Corrente equilibrada,
	a pressão diferencial é proporcional à corrente de equilíbrio,
	A corrente de funcionamento máxima admissível é de 5,5 A
Fonte de alimentação externa	Não é necessária uma fonte de alimentação externa,
	baseando-se na transferência interna de energia da bateria para alcançar a equalização de justaponto.
Corrente de funcionamento em silêncio	7mA, a corda total absorve energia
Corrente de espera em estado de repouso	0.1mA ((valor típico)
Temperatura de funcionamento	-20°C ~ +60°C





Lista de embalagens

 Ligação por fio

Um único EK-C10S5A suporta o uso de pacotes de baterias de 8 e 9 e 10 cordas.

O EK-C10S5A suporta pacotes de bateria em cascata.

NOTA:Como mostra a figura acima, pode haver múltiplos extremos comuns da troca de energia, de modo a que a eficiência do equilíbrio seja mais elevada;É igualmente possível utilizar apenas uma extremidade comum do intercâmbio de energia na junção de dois módulos..Os outros pés livres estão suspensos, e é melhor distribuir o número de cordas igualmente em cada tabuleiro..

 Perguntas frequentes

P1: Porque te escolhemos?

* Podemos fornecer-lhe um serviço pós-venda eficiente, com mais de 10 anos de forte apoio técnico.

* Os produtos passaram pela certificação FCC, CE, ROHS e outras normas internacionais.

* Podemos fornecer-lhe com preço de fábrica, Bem-vindo a visitar a nossa fábrica e processo de produção.

Q2. Qual é a sua gama de produtos (tipo)?

* Desenvolvemos principalmente sistemas de gestão de baterias nos domínios das baterias de potência, baterias de armazenamento de energia e baterias de consumo.

* Utilizado principalmente para baterias LFP, Li-ino e LTO.

P3: Como sei que tipo de material e tipo de bateria é a minha?

* Por favor, veja o corpo da bateria, se a tensão normal da sua bateria mostra 3.2V, a bateria é LiFePo4.

* Se a tensão normal da sua bateria for de 3,6 V ou 3,7 V, a bateria é de iões de lítio ou Lto.

Q4. Tem requisitos mínimos de encomenda?

Qual é o tempo de chegada para amostras e lotes?

* Nossa quantidade mínima de pedido é de 1 peça, a personalização ODM está disponível.

* 1~3 dias de entrega de amostras existentes, 3~10 dias de entrega de amostras personalizadas.

P5: E se eu não puder usá-lo?

*Os produtos regulares têm vídeos de instrução, também podemos apoiar a orientação de chamadas de vídeo online de engenheiros.

Q6. Quais são os seus termos de pagamento?

* Aceitamos transferência bancária e pagamento em dinheiro, todos negociáveis. Método de pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Como garante a qualidade?

* Todos os nossos produtos são submetidos a testes profissionais de laboratório 100%, bem como testes de envelhecimento repetidos.

* Obtido FCC, CE, ROHS e outras certificações de padrão internacional.

* Fornecer 3 anos de serviço de garantia pós-venda.
