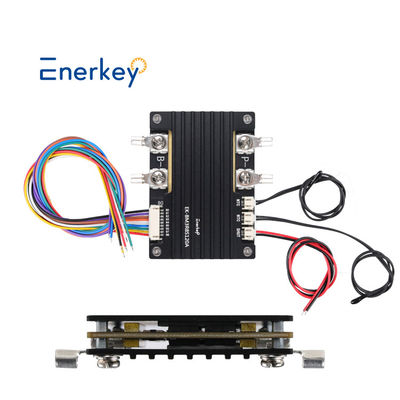

Enerkey BMS 5S 120A Tabela de proteção de bateria de lítio MOS de grau militar com equilíbrio para armazenamento de energia ao ar livre

Nome da marca:	Enerkey
Número do modelo:	Equipamento de medição de temperatura
Quantidade mínima:	30pieces
preço:	$17.5-$20.5
Detalhes da embalagem:	Strong paper box +EVA Foam
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

Shenzhen, China

Certificação:

ISO9001/CE/ROHS

Product Name:

5S 120A Lithium Battery BMS with Heatsink

Copper Thickness:

Application:

Industrial energy storage

Board Thickness:

1.6mm

Tipo de bateria:

Li-ion/Lifepo4/Lto/SIB

Allowable Operating Voltage Range:

0-30V

Rated Discharge Currenturrent:

Corrente de arranque máxima:

Used For:

Lithium Battery Protection Board

Keywords:

5S BMS

Material de base:

Surface Finishing:

Lead-free spray tin

Tamanho do produto:

L95xW68xT15mm

Weight with Package:

0.25kg

Supply Ability:

1000000pcs per day

Descrição do produto

Enerkey BMS 5S 120A Tabela de proteção de bateria de lítio MOS de grau militar com equilíbrio para armazenamento de energia ao ar livre

Descrição do produto

Parâmetros elétricos
1. Intervalo de tensão
Pacote de baterias aplicável: 3S (lítio terrâneo 12,6V) a 8S (FeLi 33,6V)
Limite de protecção contra sobrecarga: célula única 4,25 V ± 0,05 V (lítio terrâneo) / 3,65 V ± 0,05 V (FeLi)
Limite de protecção contra a sobre descarga: célula única 2,45 V±0,1 V (lítio terrâneo) / 2,0 V±0,1 V (FeLi)
2. Desempenho actual
Corrente de descarga contínua: 120A (operação estável)
Corrente máxima: 300A (suporta descarga de pulso de 5 segundos)
Tempo de resposta de protecção contra curto-circuito: ≤ 10 ms (auto-recuperação requer gatilho de carga)
3- Monitorização da temperatura
Sensor NTC incorporado, faixa de monitorização: -20°C~85°C (precisão ±1°C)
Limite de proteção contra altas temperaturas: 70°C±5°C (ajuste programável)

Mecanismo de protecção
1Funções de protecção básicas
Protecção contra sobrecarga/descarga, protecção contra sobrecorrência, protecção contra curto-circuito, protecção contra temperaturas
Função de balanço: balanço passivo, corrente de balanço 80mA-150mA (reparação da diferença de tensão)
2Proteção alargada
Suporte à modificação da bateria de chumbo-ácido para o sistema de bateria de lítio (precisam ser combinados os parâmetros de tensão)
Modulo de comunicação Bluetooth (personalizável): visualização em tempo real dos dados de tensão, temperatura e corrente

Projeto estrutural
1Configuração do hardware
Material da casca: processo de fundição a estufa de liga de alumínio, tratamento de anodização superficial (anti-corrosição)
Solução de dissipação de calor: silicone condutor térmico interno + dissipador de calor externo (suporte à convecção natural/refrigeração por ar)
2Especificações físicas
Dimensões: 95 × 68 × 15 mm (pacote compacto)
Peso: ≤ 2000 g (incluindo a casca e os componentes de dissipação de calor)

Compatibilidade e aplicação
1Tipos de baterias aplicáveis
Bateria ternar de lítio (3,6-4,2 V/célula), bateria de lítio fosfato de ferro (3,2 V/célula), bateria de titanato de lítio (2,3 V/célula), bateria de íons de sódio (2,3 V/célula)
2. Cenários típicos
Equipamento industrial: robôs AGV, baterias de empilhadeiras elétricas
Sistemas de armazenamento de energia: fontes de alimentação externas, equipamento de armazenamento de energia solar
Modificação do veículo: baterias de chumbo-ácido substituídas por baterias de lítio (tais como veículos elétricos, autocaravanas)

Certificação e garantia
• Normas de certificação: RoHS, CE (em conformidade com os requisitos de exportação)
• Período de garantia: 18 meses (danos não causados por seres humanos)

Lista de embalagens
• Corpo da placa de protecção × 1
• Cabo × 1

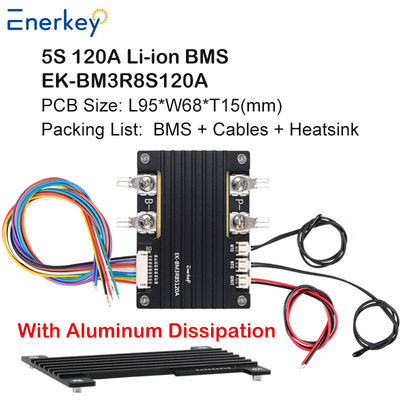

Enerkey BMS 5S 120A Tabela de proteção de bateria de lítio MOS de grau militar com equilíbrio para armazenamento de energia ao ar livre 0

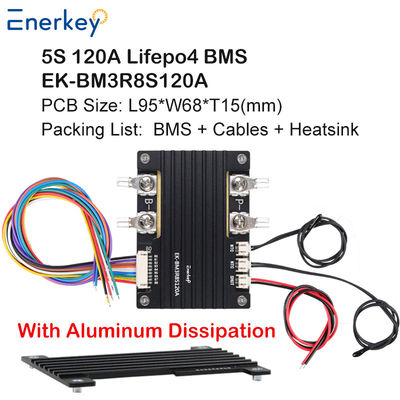

Enerkey BMS 5S 120A Tabela de proteção de bateria de lítio MOS de grau militar com equilíbrio para armazenamento de energia ao ar livre 1

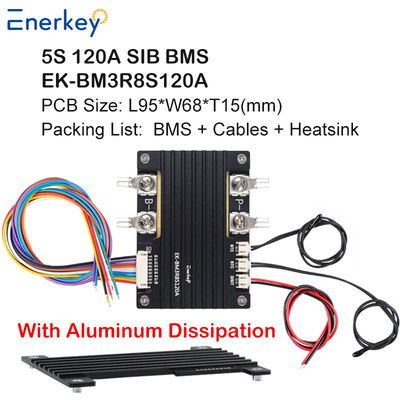

Enerkey BMS 5S 120A Tabela de proteção de bateria de lítio MOS de grau militar com equilíbrio para armazenamento de energia ao ar livre 2

Enerkey BMS 5S 120A Tabela de proteção de bateria de lítio MOS de grau militar com equilíbrio para armazenamento de energia ao ar livre 3

Enerkey BMS 5S 120A Tabela de proteção de bateria de lítio MOS de grau militar com equilíbrio para armazenamento de energia ao ar livre 4

Parâmetros técnicos

	Tipo de item		Parâmetros
1	Visão geral dos parâmetros	Modelo de produto	Equipamento de medição de temperatura
		Tamanho do produto ((mm)	L95W68T15
		Peso do produto ((kg)	0.25
		Material do produto	FR-4 / Lata de pulverização sem chumbo
		Tipo de bateria aplicável	Lifepo4		Lítio-íon		- O quê?		SIB
		Corda de bateria aplicável	3S-8S		3S-8S		3S-8S		3S-8S
		Corrente de descarga nominal	120A		120A		120A		120A
		Corrente de arranque máxima	300A		300A		300A		300A
	Tipo de item		Trigger (hora)	Trigger (hora)	Trigger (hora)	Trigger (hora)	Trigger (hora)	Trigger (hora)	Trigger (hora)	Trigger (hora)
2	Protecção de carga	Valor da tensão de protecção contra sobrevoltagem	3.65V/1S	3.50V/1S	4.25V/1S	4.05V/1S	2.85V/1S	2.75V/1S	3.95V/1S	3.80V/1S
		Valor da tensão da diferença de fase equilibrada	Diferença de tensão de disparo 30mV / tempo de disparo 0,5S / tempo de equilíbrio 10S ciclo
		Valor da tensão equilibrada	3.45V		3.70V		2.50V		3.10V
		Valor excedentário	120A/2S, desconecte o carregador para recuperar
		Valor de baixa temperatura	Proteção contra sobre-temperatura de carga 60°C/2S / libertação 55°C/2S
		Valor de sobre-temperatura	Proteção contra baixas temperaturas de carregamento -5°C/2S / libertação 0°C/2S
3	Proteção contra descargas	Valor da tensão de proteção contra baixa tensão	2.30V/1S	2.70V/1S	2.75V/1S	3.0V/1S	1.70V/1S	1.80V/1S	1.50V/1S	2.00V/1S
		1Valor de protecção contra a sobrecorrência	150A/2S, desconectar a carga ou activar a carga
		2Valor de protecção contra a sobrecorrência	250A/0.5S, desconectar a carga ou activar a carga
		Valor de protecção contra curto-circuito	500A/128uS, carga de desconexão ou carga activada
		Valor de baixa temperatura	Proteção contra a sobre-temperatura de descarga 65°C/2S, libertação 60°C/2S
		Valor de sobre-temperatura	Proteção contra descarga a baixas temperaturas -20°C/2S, libertação -10°C/2S
4	Outros	Consumo de corrente em estado de espera	25 uA
		Voltagem de bloqueio da placa-mãe	/

Tamanho $ Lista de embalagem

O pacote inclui:

1 * BMS com dissipador de calor

1 * Cabo terminal NTC

1 * Cable de comutação

1 * Cabo terminal

6 * Lugas terminais

Parafusos 6 * M5

Enerkey BMS 5S 120A Tabela de proteção de bateria de lítio MOS de grau militar com equilíbrio para armazenamento de energia ao ar livre 5

Diagrama de fio

Enerkey BMS 5S 120A Tabela de proteção de bateria de lítio MOS de grau militar com equilíbrio para armazenamento de energia ao ar livre 6

Precauções de fiação:
1A instalação da placa de protecção requer uma certa quantidade de conhecimentos técnicos electrónicos.
2. Ao cablagem, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, e depois inserir a placa protetora.
3A ligação entre o terminal da bateria B- e o terminal da placa de protecção B- deve ser curta e espessa.Caso contrário, causará que a placa de proteção carregue e descarregue com antecedência e funcione mal..

4. Você precisa usar fios grossos ao cablagem P + / P-. fios que são muito finos e muito longos vai queimar a placa!

Perguntas frequentes

P1: Porque te escolhemos?

* Podemos fornecer-lhe um serviço pós-venda eficiente, com mais de 10 anos de forte apoio técnico.

* Os produtos passaram pela certificação FCC, CE, ROHS e outras normas internacionais.

* Podemos fornecer-lhe com preço de fábrica, Bem-vindo a visitar a nossa fábrica e processo de produção.

Q2. Qual é a sua gama de produtos (tipo)?

* Desenvolvemos principalmente sistemas de gestão de baterias nos domínios das baterias de potência, baterias de armazenamento de energia e baterias de consumo.

* Utilizado principalmente para baterias LFP, Li-ino e LTO.

P3: Como sei que tipo de material e tipo de bateria é a minha?

* Por favor, veja o corpo da bateria, se a tensão normal da sua bateria mostra 3.2V, a bateria é LiFePo4.

* Se a tensão normal da sua bateria for de 3,6 V ou 3,7 V, a bateria é de iões de lítio ou Lto.

Q4. Tem requisitos mínimos de encomenda?

Qual é o tempo de chegada para amostras e lotes?

* Nossa quantidade mínima de pedido é de 1 peça, a personalização ODM está disponível.

* 1~3 dias de entrega de amostras existentes, 3~10 dias de entrega de amostras personalizadas.

P5: E se eu não puder usá-lo?

*Os produtos regulares têm vídeos de instrução, também podemos apoiar a orientação de chamadas de vídeo online de engenheiros.

Q6. Quais são os seus termos de pagamento?

* Aceitamos transferência bancária e pagamento em dinheiro, todos negociáveis. Método de pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Como garante a qualidade?

* Todos os nossos produtos são submetidos a testes profissionais de laboratório 100%, bem como testes de envelhecimento repetidos.

* Obtido FCC, CE, ROHS e outras certificações de padrão internacional.

* Fornecer 3 anos de serviço de garantia pós-venda.

Q8. Como escolher um BMS adequado para a nossa bateria?

* Dependendo da tensão e da corrente correspondentes à sua bateria, pode consultar o nosso serviço de apoio ao cliente, que lhe fornecerá o sistema de gestão da bateria mais adequado.

Q9. Como posso contactar-vos?

* Temos serviço online 24 horas por dia, por favor deixe-nos uma mensagem online.

*Você também pode entrar em contato conosco por e-mail, WhatsApp, WeChat, etc. Estamos muito felizes em trabalhar com você.

Observação: somos fabricante de origem, temos a nossa própria marca para "EnerKey",Podemos customizar o produto como sua exigência ((Voltagem, fio, etc).

Podemos fornecer-lhe um preço competitivo no mercado se você tiver uma encomenda a granel, por favorNão hesite em contactar-nos..

Mobile & WhatsApp & Wechat:+86 15387469240;Email: Kiwi@enerkey.cn
