Atualmente, os veículos elétricos utilizam, em geral, baterias de potência de íons de lítio, cuja capacidade e tensão de célula única variam muito e que são propensas a inconsistências durante o carregamento e descarregamento,

A utilização de baterias eléctricas em veículos elétricos é uma das principais causas da redução da autonomia dos veículos elétricos e afecta a vida útil da bateria.A bateria de potência comumente utilizada em veículos elétricos é a bateria de fosfato de ferro de lítio.

Uma vez que a bateria de fosfato de ferro de lítio é uma bateria secundária, ocorrerá inconsistência durante o processo de carga e descarga,que se deve à diferença de resistência interna e resistividade das baterias de fosfato de ferro e lítio.

Para resolver este problema, é necessário equilibrar a bateria de célula única para minimizar sua inconsistência interna tanto quanto possível.Balanço ativo e balanço passivo.

O equilíbrio ativo refere-se ao equilíbrio usando uma estrutura de circuito composta por um circuito e um chip de controle.O equilíbrio ativo não exige a alteração do estado de qualquer outro dispositivo ou componente., e tem as vantagens de implementação simples, baixo custo e nenhum impacto na bateria.

No entanto, devido às grandes diferenças de resistência e capacidade entre as baterias de célula única,o circuito de equilíbrio ativo precisa transformar a tensão de cada célula individual para um valor de tensão uniforme através de um transformador,

Além disso, uma vez que cada célula individual precisa ser amostrada e controlada de forma sincronizada,a estrutura do circuito é mais complexa e o custo é maior.

O equilíbrio passivo significa converter a tensão de cada célula sem alterar o estado da bateria e, em seguida, comparar os valores de tensão convertidos.Este método é obtido principalmente através da detecção da diferença entre as tensões de cada célula.



Parâmetros técnicos

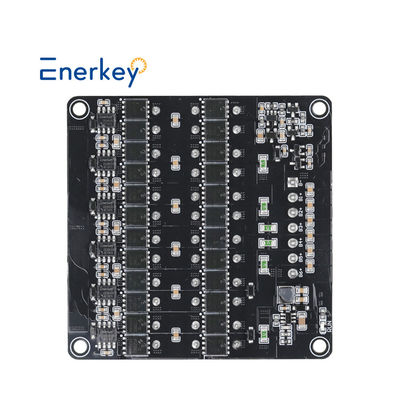

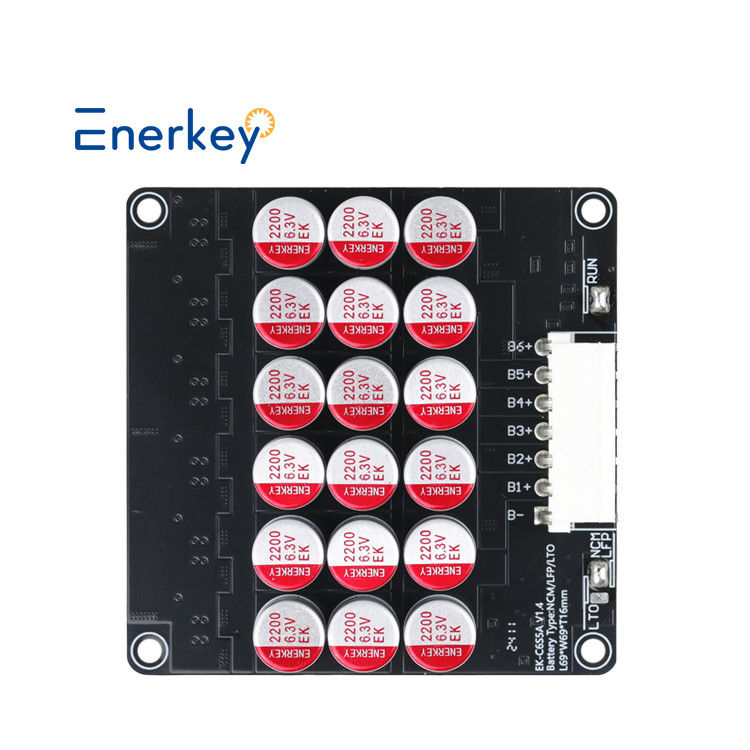

EnerKey BMS Balanceador Activo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balanceador Balanceador Capacitor
Modelo de produto	Equipamento de medição	Equipamento de medição	Equipação de controlo
Cadeias de produtos	6S	7S	8S
Cordas adequadas	4-6S	5-7S	6-8S
ProdutoTamanho ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Peso com caixa	0.16kg	0.18kg	0.19kg
Tipo de bateria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacidade adequada	30h - 300h
Precisão de equalização de tensão	5 mV (valor típico)
Cascata equilibrada	Suporte de cascata equilibrada para pacotes de baterias, por exemplo, ele pode cascata para 11S, 24S, 36S, 48S.... e assim por diante
Intervalo de recolha de tensão de uma célula única	Versão NCM/LFP: 2.7V-4.2V
	Versão LTO: 1.8-4.2V
Baixa tensão protege a tensão do sono	Versão NCM/LFP < 2,7 V
	Versão LTO < 1,8 V
Sob protecção contra tensão Começar a balançar a tensão	Versão NCM/LFP: 2,835 V
	Versão LTO: 1.89V
Método de equilíbrio	Patenteado (Patente n.o.: ZL 2019 1 1259513.3) arquitetura equilibrada Método de capacitor de ajuste, todo o pacote de baterias é equilibrado ao mesmo tempo. Conecte-se ao pacote de baterias para equilíbrio automático (padrão).
Corrente de equilíbrio	0.1V Pressão diferencial 1A Corrente equilibrada,
	a pressão diferencial é proporcional à corrente de equilíbrio,
	A corrente de funcionamento máxima admissível é de 5,5 A
Fonte de alimentação externa	Não é necessária uma fonte de alimentação externa,
	baseando-se na transferência interna de energia da bateria para alcançar a equalização de conjuntos.
Corrente de funcionamento em silêncio	7mA, a corda total absorve energia
Corrente de espera em estado de repouso	0.1mA ((valor típico)
Temperatura de funcionamento	-20°C ~ +60°C





Lista de embalagens

 Ligação por fio

Um único EK-C6S5A suporta o uso de pacotes de baterias de 4 e 5 e 6 cordas.

O EK-C6S5A suporta pacotes de bateria em cascata.

NOTA:Como mostra a figura acima, pode haver múltiplos extremos comuns da troca de energia, de modo a que a eficiência do equilíbrio seja mais elevada;É igualmente possível utilizar apenas uma extremidade comum do intercâmbio de energia na junção de dois módulos..Os outros pés livres estão suspensos, e é melhor distribuir o número de cordas igualmente em cada tabuleiro.Se você precisar do diagrama de cascata para mais cordas, por favor, entre em contato com o nosso serviço online, Obrigado.

 Perguntas frequentes

P1: Porque te escolhemos?

* Podemos fornecer-lhe um serviço pós-venda eficiente, com mais de 10 anos de forte apoio técnico.

* Os produtos passaram pela certificação FCC, CE, ROHS e outras normas internacionais.

* Podemos fornecer-lhe com preço de fábrica, Bem-vindo a visitar a nossa fábrica e processo de produção.

Q2. Qual é a sua gama de produtos (tipo)?

* Desenvolvemos principalmente sistemas de gestão de baterias nos domínios das baterias de potência, baterias de armazenamento de energia e baterias de consumo.

* Utilizado principalmente para baterias LFP, Li-ino e LTO.

P3: Como sei que tipo de material e tipo de bateria é a minha?

* Por favor, veja o corpo da bateria, se a tensão normal da sua bateria mostra 3.2V, a bateria é LiFePo4.

* Se a tensão normal da sua bateria for de 3,6 V ou 3,7 V, a bateria é de iões de lítio ou Lto.

Q4. Tem requisitos mínimos de encomenda?

Qual é o tempo de chegada para amostras e lotes?

* Nossa quantidade mínima de pedido é de 1 peça, a personalização ODM está disponível.

* 1~3 dias de entrega de amostras existentes, 3~10 dias de entrega de amostras personalizadas.

P5: E se eu não puder usá-lo?

*Os produtos regulares têm vídeos de instrução, também podemos apoiar a orientação de chamadas de vídeo online de engenheiros.

Q6. Quais são os seus termos de pagamento?

* Aceitamos transferência bancária e pagamento em dinheiro, todos negociáveis. Método de pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Como garante a qualidade?

* Todos os nossos produtos são submetidos a testes profissionais de laboratório 100%, bem como testes de envelhecimento repetidos.

* Obtido FCC, CE, ROHS e outras certificações de padrão internacional.

* Fornecer 3 anos de serviço de garantia pós-venda.

Q8. Como escolher um BMS adequado para a nossa bateria?

* Dependendo da tensão e da corrente correspondentes à sua bateria, pode consultar o nosso serviço de apoio ao cliente, que lhe fornecerá o sistema de gestão da bateria mais adequado.
