Características:

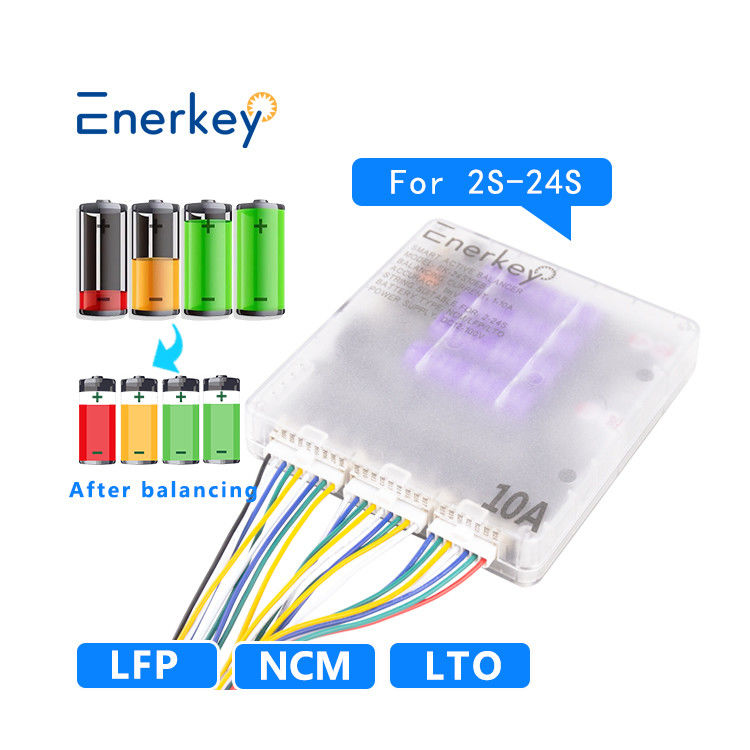

Número de cadeia aplicável: 2S-24S

Cascading: Cascading de apoio

Dimensões de limite: L156 x W144 x T28 (mm)

Peso (excluindo embalagem) :960g

Proteção inversa: suporta a potência desordenada na detecção/proteção

Fonte de alimentação externa: DC 12-120V

Tipo de bateria de suporte: bateria de lítio ternária (NCM) /bateria de fosfato de ferro de lítio (LFP) /bateria de titanato de lítio (LTO)

Intervalo de funcionamento da tensão individual: 1,5 V a 4,5 V

Sob proteção de tensão, a tensão de sono pode ser personalizada por APP: 1.5-4.2V

O método de equilíbrio envolve partilha de tempo, transferência de canal único e transferência de energia de ponto para ponto.

A corrente de equalização pode ser personalizada por APP: 1A~10A

A precisão de equilíbrio de tensão pode ser personalizada por APP: 1mV (valor típico)



Precisa de uma fonte de alimentação externa que possa ser alimentada por uma bateria (com uma precisão de 3mV) e uma fonte de alimentação externa (com uma precisão de 1mV)

Função de detecção de falhas de alimentação: suporta a detecção de falhas de alimentação

Função de proteção contra fios errados: suporta a função de proteção contra fios errados

Função de alarme de avaria: suporta a função de alarme de avaria

Buzzer pode ser personalizado através das configurações do APP

Consumo de energia ≈ 1W quando o sistema de equalização estiver ligado, ≈ 0,5W quando o sistema de equalização estiver desligado

Temperatura do ambiente de trabalho -20 ° a + 45 °





Parâmetros técnicos

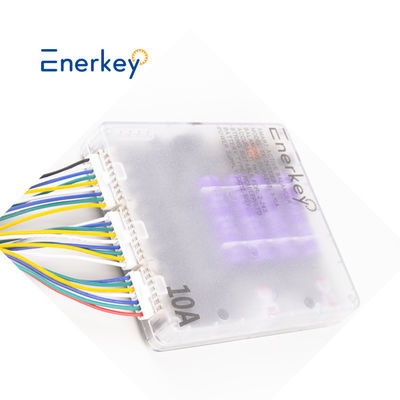

Modelo de produto	10A Balanceador ativo inteligente para 2-24 (EK-24S10EB)
Tipo de bateria suportado	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervalo de recolha de tensão de uma célula única	1.5V~4.5V
Baixa tensão protege a tensão do sono	O APP pode ser personalizado Configurações:1.5-4.2V
Método de equilíbrio	Transmissão por canal único, transferência de energia ponto a ponto
Protecção inversa	Suporte ao poder de desordem na detecção/proteção
Corrente de equilíbrio	APP pode ser personalizado Configurações: 1A ~ 10A
Se é necessária uma fonte de alimentação externa	Fornecimento de energia externo 24V-100V ((precisão ±1mV) Alimentado por bateria (precisão ±3mV)
Precisão de equalização de tensão	APP pode ser personalizado Configurações :1mV(TYP)
Arame em cascata	Apoio
Função de detecção de falhas de alimentação	Apoio
Função de proteção de fio incorreta	Apoio
Função de alarme de avaria	Apoio
- O que é?	APP pode ser personalizado Configurações
Dissipação de energia	Em equilíbrio≈1W, parada de equilíbrio≈0,5W
Temperatura de funcionamento	-20°C ~ +55°C
Aplicação	Brinquedos elétricos, carro/bicicleta de equilíbrio elétrico



Lista de embalagens





 Manual de utilização

Diagrama de fiação

O uso de energia da bateria ou fonte de alimentação do adaptador de CC, seu método de fiação é o mesmo, apenas as seguintes duas diferenças:
1 Suporte de alimentação por bateria 4S-24S, precisão de equilíbrio de tensão ±3mV;
2 Adaptador de corrente contínua de alimentação 2S-24S, precisão de equilíbrio de tensão ±1mV. A figura a seguir mostra como instalar e ligar a bateria 24S:

O EK-24S10EB suporta uso em cascata, e pelo menos uma bateria entre cada dois equalizadores é o "fim comum da troca de energia".O seguinte utiliza o 36S como um exemplo para descrever como instalar e conectar cabos:

Aviso:
1Quando utilizados em cascata, há pelo menos um "excâmbio de energia comum" entre cada dois equalizadores.

2.Durante a utilização em cascata, verifique repetidamente se a fiação está errada. Se não puder ser utilizada após a ligação, contacte o pessoal pós-venda para consultar o diagrama de cascata correspondente.
