No equilíbrio ativo, a energia é extraída da célula mais carregada e transferida para as células menos carregadas, geralmente através de conversores DC-DC baseados em capacitores, inductores ou DC.

O equilíbrio ativo tenta redistribuir a energia das células com carga total para aquelas com um estado de carga mais baixo.A energia pode ser extraída de uma célula a uma SOC mais alta, trocando um capacitor de reservatório em circuito com a célula,

Depois desconectar o condensador e reconectá-lo a uma célula com SOC mais baixo, ou através de um conversor DC-DC ligado em todo o pacote.Alguma energia ainda é desperdiçada como calorApesar das vantagens óbvias

O custo adicional e a complexidade de uma topologia de balanço ativo podem ser substanciais e nem sempre fazem sentido, dependendo da aplicação.

Outra variante às vezes usada em pacotes de bateria de bicicletas elétricas usa um conector multi-pin com um resistor e um diodo em série em cada nó:Como as quedas são conhecidas o carregador então aplica uma corrente de descarga adequada ou carrega as células fracas até que todos eles ler a mesma tensão terminal carregado.

Isto tem a vantagem de reduzir ligeiramente o peso da embalagem e reduzir a atração parasitária, bem como permitir o equilíbrio em vários pontos.



Parâmetros técnicos

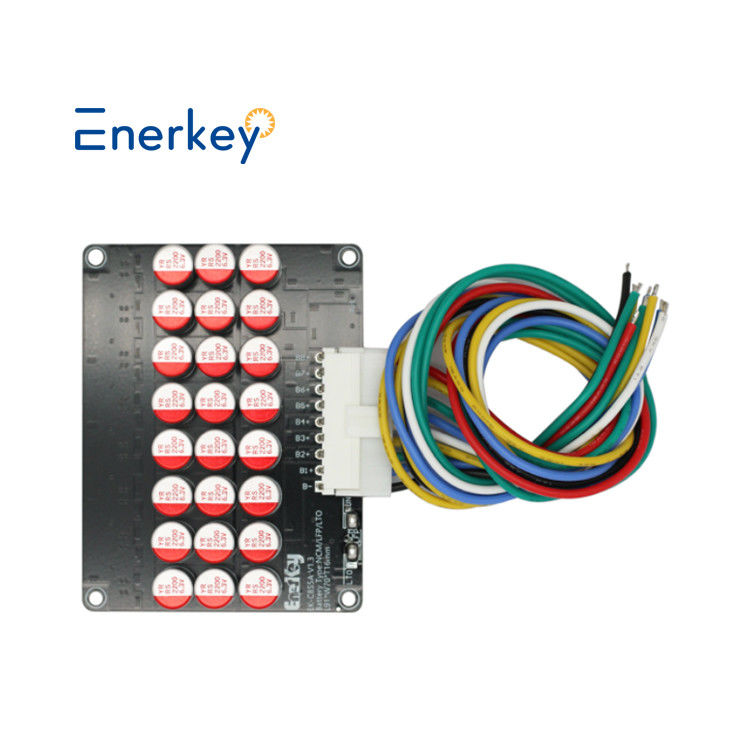

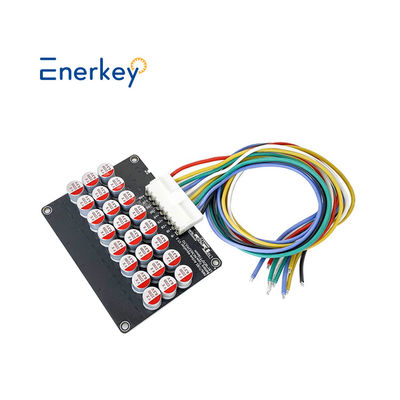

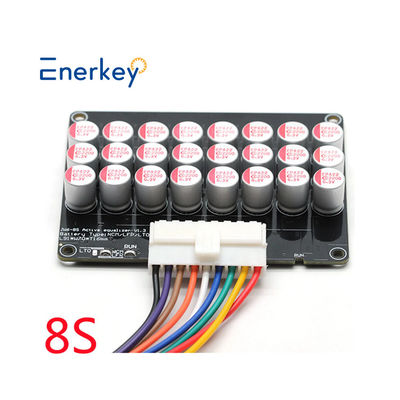

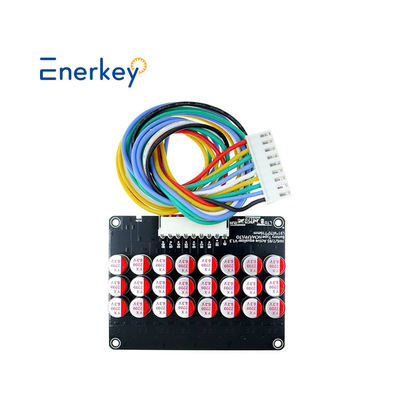

EnerKey BMS Balancer ativo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Modelo de produto	Equipamento de medição	Equipamento de medição	Equipação de controlo
Cadeias de produtos	6S	7S	8S
Cordas adequadas	4-6S	5-7S	6-8S
ProdutoTamanho ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Peso com caixa	0.16kg	0.18kg	0.19kg
Tipo de bateria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacidade adequada	30h - 300h
Precisão de equalização de tensão	5 mV (valor típico)
Cascata equilibrada	Suporte de cascata equilibrada para pacotes de baterias, por exemplo, ele pode cascata para 11S, 24S, 36S, 48S.... e assim por diante
Intervalo de recolha de tensão de uma célula única	Versão NCM/LFP: 2.7V-4.2V
	Versão LTO: 1.8-4.2V
Baixa tensão protege a tensão do sono	Versão NCM/LFP < 2,7 V
	Versão LTO < 1,8 V
Sob protecção contra tensão Começar a balançar a tensão	Versão NCM/LFP: 2,835 V
	Versão LTO: 1.89V
Método de equilíbrio	Patenteado (Patente n.o.: ZL 2019 1 1259513.3) arquitetura equilibrada Método de capacitor ajustável, todo o pacote de baterias é equilibrado ao mesmo tempo. Conecte-se ao pacote de baterias para equilíbrio automático (padrão).
Corrente de equilíbrio	0.1V Pressão diferencial 1A Corrente equilibrada,
	a pressão diferencial é proporcional à corrente de equilíbrio,
	A corrente de funcionamento máxima admissível é de 5,5 A
Fonte de alimentação externa	Não é necessária uma fonte de alimentação externa,
	baseando-se na transferência interna de energia da bateria para alcançar a equalização de justaponto.
Corrente de funcionamento em silêncio	7mA, a corda total absorve energia
Corrente de espera em estado de repouso	0.1mA ((valor típico)
Temperatura de funcionamento	-20°C ~ +60°C





Lista de embalagens

 Ligação por fio

Um único EK-C8S5A suporta o uso de pacotes de baterias de 6 e 7 e 8 cordas.

O EK-C8S5A suporta pacotes de bateria em cascata.

NOTA:Como mostra a figura acima, pode haver múltiplos extremos comuns da troca de energia, de modo a que a eficiência do equilíbrio seja mais elevada;É igualmente possível utilizar apenas uma extremidade comum do intercâmbio de energia na junção de dois módulos..Os outros pés livres estão suspensos, e é melhor distribuir o número de cordas igualmente em cada tabuleiro.Se você precisar do diagrama de cascata para mais cordas, por favor, contacte o nosso serviço online, Obrigado.
