Os equilibradores são classificados em sistemas passivos e ativos:

Equilibradores passivos: Estes sistemas nivelam a carga dissipando o excesso de energia de células mais carregadas como calor.Este processo é mais simples e menos dispendioso, mas não é energéticamente eficiente, uma vez que o excesso de carga não é reutilizado, mas perdido.

Equilibradores Ativos: Em contraste, os equilibradores ativos redistribuem energia de células com uma carga maior para aquelas com uma carga menor.Este método não só mantém o equilíbrio, mas também economiza energia dentro do sistema da bateria, aumentando a eficiência geral..

Equilíbrio de células passivas
O equilíbrio de célula passiva é completamente diferente de sua contraparte ativa.toda a energia extra da célula alta é dissipada na forma de calor.

A energia extra é queimada até que o estado de carga da célula alta corresponda ao SOC da célula baixa.

Existem dois tipos de circuitos de equilíbrio de células passivas:

Equilíbrio de desvio fixo
No equilíbrio de shunting fixo, os resistores limitam a tensão máxima que as células podem atingir.A energia extra fornecida é dada à resistência de desvio.

Dissipa esta energia sob a forma de calor.

Equilíbrio de desvio
O balançamento de desvio do interruptor funciona usando vários interruptores e um sensor de tensão.Existem dois modos de detecção: contínua e de tensão.O modo contínuo permite que a célula funcione em condições normais de trabalho.

O modo de detecção liga os sensores de tensão e equilibra qualquer desigualdade com os resistores.



Parâmetros técnicos

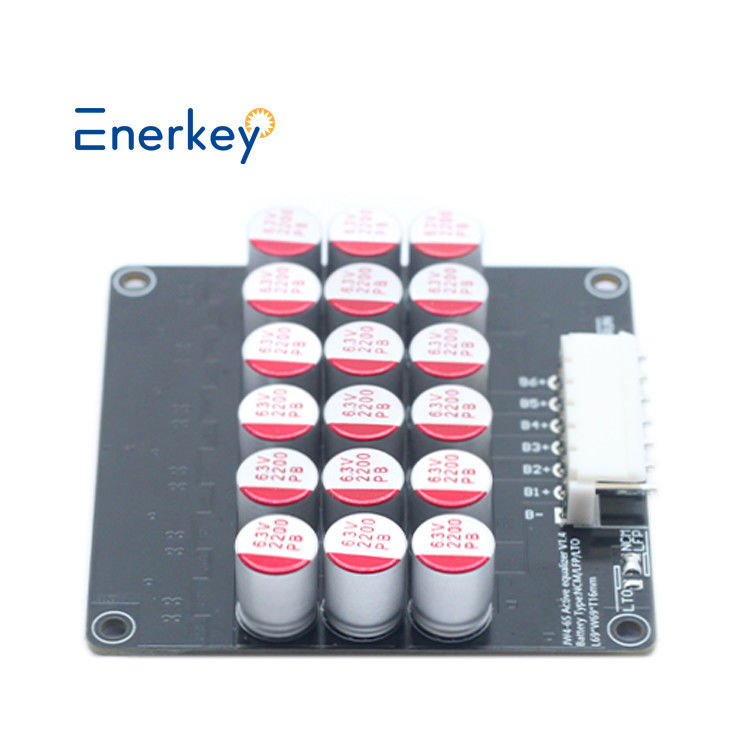

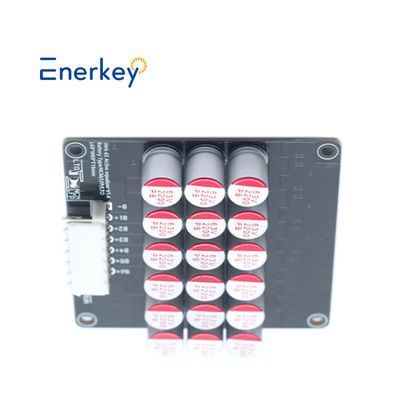

EnerKey BMS Balancer ativo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Modelo de produto	Equipamento de medição	Equipamento de medição	Equipação de controlo
Cadeias de produtos	6S	7S	8S
Cordas adequadas	4-6S	5-7S	6-8S
ProdutoTamanho ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Peso com caixa	0.16kg	0.18kg	0.19kg
Tipo de bateria	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Capacidade adequada	30h - 300h
Precisão de equalização de tensão	5 mV (valor típico)
Cascata equilibrada	Suporte de cascata equilibrada para pacotes de baterias, por exemplo, ele pode cascata para 11S, 24S, 36S, 48S.... e assim por diante
Intervalo de recolha de tensão de uma célula única	Versão NCM/LFP: 2.7V-4.2V
	Versão LTO: 1.8-4.2V
Baixa tensão protege a tensão do sono	Versão NCM/LFP < 2,7 V
	Versão LTO < 1,8 V
Sob protecção contra tensão Começar a balançar a tensão	Versão NCM/LFP: 2,835 V
	Versão LTO: 1.89V
Método de equilíbrio	Patenteado (Patente n.o.: ZL 2019 1 1259513.3) arquitetura equilibrada Método de capacitor ajustável, todo o pacote de baterias é equilibrado ao mesmo tempo. Conecte-se ao pacote de baterias para equilíbrio automático (padrão).
Corrente de equilíbrio	0.1V Pressão diferencial 1A Corrente equilibrada,
	a pressão diferencial é proporcional à corrente de equilíbrio,
	A corrente de funcionamento máxima admissível é de 5,5 A
Fonte de alimentação externa	Não é necessária uma fonte de alimentação externa,
	baseando-se na transferência interna de energia da bateria para alcançar a equalização de justaponto.
Corrente de funcionamento em silêncio	7mA, a corda total absorve energia
Corrente de espera em estado de repouso	0.1mA ((valor típico)
Temperatura de funcionamento	-20°C ~ +60°C





Lista de embalagens

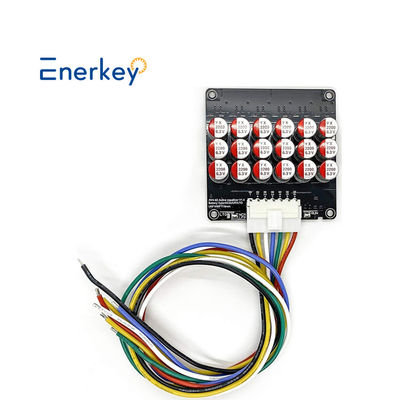

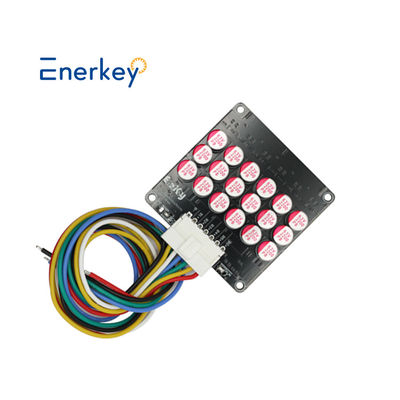

 Ligação por fio

Um único EK-C6S5A suporta o uso de pacotes de baterias de 4 e 5 e 6 cordas.

O EK-C6S5A suporta pacotes de bateria em cascata.

NOTA:Como mostra a figura acima, pode haver múltiplos extremos comuns da troca de energia, de modo a que a eficiência do equilíbrio seja mais elevada;É igualmente possível utilizar apenas uma extremidade comum do intercâmbio de energia na junção de dois módulos..Os outros pés livres estão suspensos, e é melhor distribuir o número de cordas igualmente em cada tabuleiro.Se você precisar do diagrama de cascata para mais cordas, por favor, contacte o nosso serviço online, Obrigado.
