Tabela de equilíbrio BMS de potência de lítio/Lifepo4/Lipo

Voltagem de arranque de equilíbrio: 1,8 V a 4,2 V
Voltagem de terminação do equilíbrio: 2,9 V (em estado de sono de baixa tensão)
Corrente máxima de equilíbrio: a precisão de todo o grupo é de 0,1 V1A; 0,5 V3,5 A; 1,0 V5,5 A (teste de cabo de 40 cm de altura)
Corrente de quiescência 4S Estado completo: (4.2v*4celular) 16.5V 15mA
Corrente de quiescência 8S Estado de potência total: (4.2v*7celular) 33.6V 14mA
Temperatura do ambiente de trabalho: 0-60 graus

LTO 3S-8S Capacitive BMS Balancer Board
8S LTO corrente quieta Estado total: 2.8v*8celular) 33.6V 14Ma



Se é necessária uma fonte de alimentação externa: não é necessária nenhuma fonte de alimentação externa e a transferência interna de energia da bateria é utilizada para transferir e equilibrar todas as baterias do conjunto.



O equilíbrio de células de bateria significa nivelar os parâmetros de tensão e o estado de carga (SOC) das diferentes células dentro de um pacote de baterias.ou mais células individuais.

O equilíbrio da bateria é útil para equilibrar essa diferença entre as células.

Parâmetros técnicos

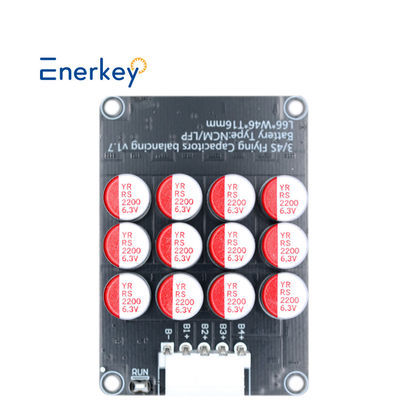

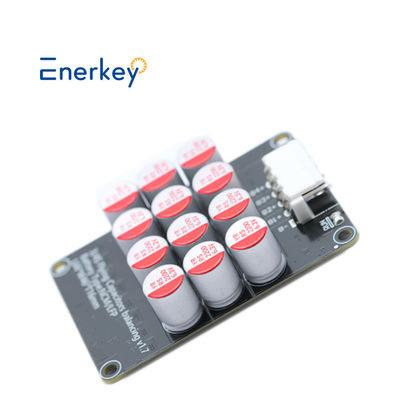

EnerKey BMS Balancer ativo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Balancer Capacitor
Cadeias de produtos	3S	4S	5S
Cordas adequadas	3S	3-4S	4-5S
ProdutoTamanho ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Peso com caixa	0.12 kg	0.13kg	0.15kg
Tipo de bateria	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Capacidade adequada	30h - 300h
Cascata equilibrada	Suporte de cascata equilibrada para pacotes de baterias, por exemplo, ele pode cascata para 11S, 24S, 36S, 48S.... e assim por diante
Intervalo de recolha de tensão de uma célula única	Versão NCM/LFP: 2.7V-4.2V
	Versão LTO: 1.8-4.2V
Baixa tensão protege a tensão do sono	Versão NCM/LFP < 2,7 V
	Versão LTO < 1,8 V
Método de equilíbrio	Patenteado (Patente n.o.: ZL 2019 1 1259513.3) arquitetura equilibrada Método de capacitor ajustável, todo o pacote de baterias é equilibrado ao mesmo tempo. Conecte-se ao pacote de baterias para equilíbrio automático (padrão).
Corrente de equilíbrio	0.1V Pressão diferencial 1A Corrente equilibrada,
	a pressão diferencial é proporcional à corrente de equilíbrio,
	A corrente de funcionamento máxima admissível é de 5,5 A
Precisão de equalização de tensão	5 mV (valor típico)
Fonte de alimentação externa	Não é necessária uma fonte de alimentação externa,
	baseando-se na transferência interna de energia da bateria para alcançar a equalização de justaponto.
Corrente de funcionamento em silêncio	7mA, a corda total absorve energia
Corrente de espera em estado de repouso	0.1mA ((valor típico)
Temperatura de funcionamento	-20°C ~ +60°C

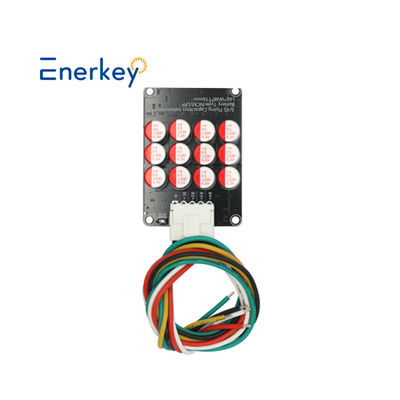

Lista de embalagens

 Ligação por fio

Um único EK-C4S5A suporta o uso de pacotes de baterias de cordas 3s e 4s. O método de fiação é o seguinte:

O EK-C4S5A suporta pacotes de bateria em cascata.

NOTA:Como mostra a figura acima, pode haver múltiplos extremos comuns da troca de energia, de modo a que a eficiência do equilíbrio seja mais elevada;É igualmente possível utilizar apenas uma extremidade comum do intercâmbio de energia na junção de dois módulos..Os outros pés livres estão suspensos, e é melhor distribuir o número de cordas igualmente em cada tabuleiro.Se você precisar do diagrama de cascata para mais cordas, por favor, contacte o nosso serviço online, Obrigado.
