10A Balanceador ativo inteligente 1MV 12V 24V 36V 48V 72V Lifepo4 Bateria Balance Board Bicicleta elétrica



Princípio de equalização ativa do supercondensador
O princípio básico da tecnologia de equalização ativa consiste em utilizar o condensador ultrapolar como um meio de armazenamento temporário de energia,Carregar a bateria com a maior tensão para o condensador ultra-pólo, e, em seguida, liberar a energia do condensador ultra-pólo para a bateria com a tensão mais baixa. igual.



A tecnologia de corrente constante DC-DC garante que a corrente seja constante independentemente de a bateria estar carregada ou descarregada.
1Cada vez que a energia é transferida, a compensação mais elevada é levada para a mais baixa, o que evita ciclos de carga e descarga inválidos e quase não tem impacto na vida útil da bateria.
2A tecnologia DC-DC de fluxo cruzado garante uma corrente de equalização constante e não afetará a capacidade de equalização devido à pequena diferença de voltagem entre as baterias.
3São necessários apenas dois processos de transferência de energia para completar a equalização da bateria de alta para baixa, e a eficiência de equalização não é afetada pela distância entre as baterias,que melhora muito a eficiência de equalizaçãoA eficiência média é de 0,95 ao quadrado para aproximadamente 0.9.





Corrente de balanço:

A corrente de equalização não tem tamanho fixo, e a diferença de voltagem de cada cadeia de baterias determina a corrente de equalização.

À medida que a equalização progride, a diferença de voltagem também muda, assim como a corrente de equalização.



Teoricamente, a corrente máxima de equilíbrio segue as seguintes regras:

cada queda de 0,1 V, a corrente de equalização máxima é de 10 A



Por exemplo:

Equalizador 4S, se a diferença de tensão máxima da bateria for de 0,3 V, a corrente de equilíbrio máxima que pode ser medida é de cerca de 4,5 A.
(0,3V/0,1V) * 1,5A=4,5A

Na medição real, essa corrente pode não ser necessariamente medida com tanta precisão.

Porque todas as baterias estão em equilíbrio, isto é, pode haver corrente em cada linha, e a direção de cada corrente pode ser diferente.

Isto cancelará parcialmente a corrente.



Parâmetros técnicos

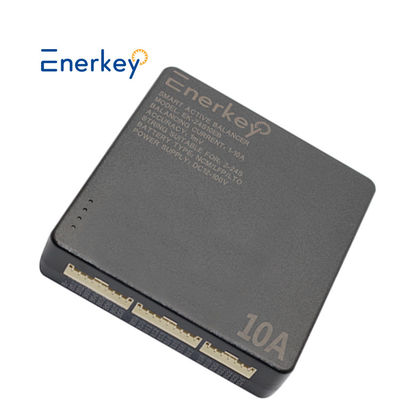

Modelo de produto	10A Balanceador ativo inteligente para 2-24 (EK-24S10EB)
Tipo de bateria suportado	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervalo de recolha de tensão de uma célula única	1.5V~4.5V
Baixa tensão protege a tensão do sono	O APP pode ser personalizado Configurações:1.5-4.2V
Método de equilíbrio	Transmissão por canal único, transferência de energia ponto a ponto
Protecção inversa	Suporte ao poder de desordem na detecção/proteção
Corrente de equilíbrio	APP pode ser personalizado Configurações: 1A ~ 10A
Se é necessária uma fonte de alimentação externa	Alimentado por bateria ((Precisão:3mV) Fornecimento de energia CC ((Precisão:1mV)
Fonte de alimentação externa	DC 12 a 120 V
Precisão de equalização de tensão	APP pode ser personalizado Configurações :1mV(TYP)
Função de detecção de falhas de alimentação	Apoio
Função de proteção de fio incorreta	Apoio
Função de alarme de avaria	Apoio
- O que é?	APP pode ser personalizado Configurações
Dissipação de energia	Em equilíbrio≈1W, parada de equilíbrio≈0,5W
Temperatura de funcionamento	-20°C ~ +55°C
Aplicação	armazenamento de energia de alta potência, fonte de alimentação de reserva da estação base

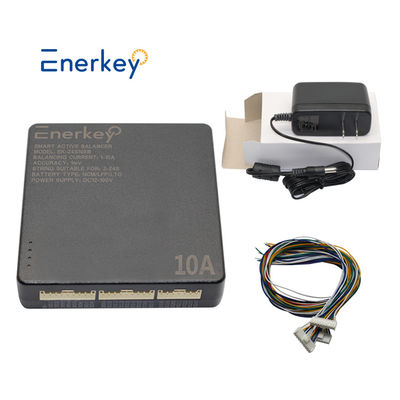

Lista de embalagens

 Manual de utilização

Instalação e utilização de APP

Configurações personalizadas do APP: 1-10A, devido à tecnologia de corrente constante e tensão constante, A corrente equilibrada é independente da diferença de pressão da bateria.

O aplicativo tem versão Android e IOS. Senha: "123456"

1) Os usuários do IOS baixam o APP: pesquise "Enerkey" na App Store para baixar

2) Os utilizadores do Android podem baixar o APP:

3) De acordo com o seu tipo de bateria e número de cordas da bateria, alterar os parâmetros no APP

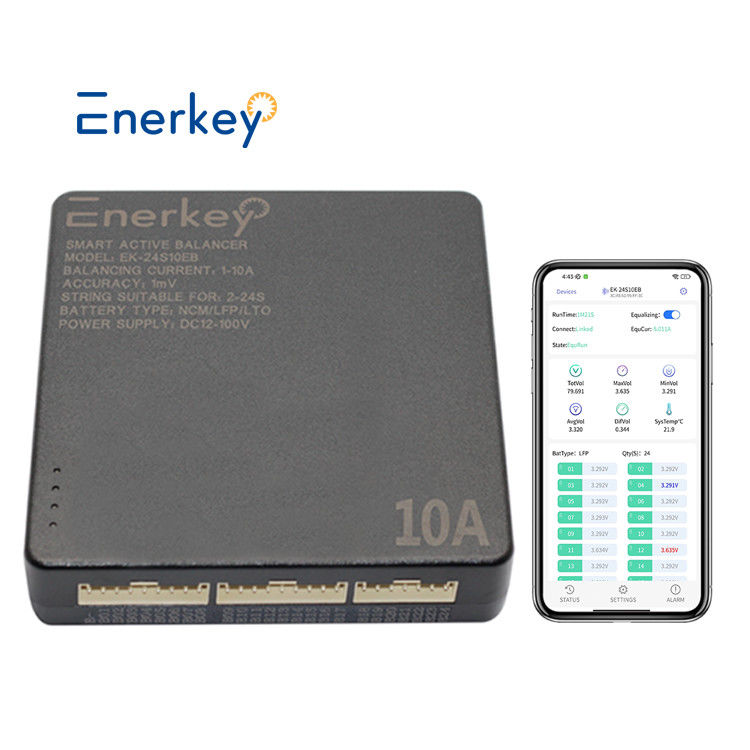

4) No APP, pode ver a tensão total, a tensão média, a diferença de tensão máxima do pacote de baterias e as informações sobre a tensão e a resistência da linha de cada bateria.Há também uma função de alarme para detectar a temperatura de equilíbrioTemperatura MOS e temperatura da bateria em tempo real.



Diagrama de fiação

O uso de energia da bateria ou fonte de alimentação do adaptador de CC, seu método de fiação é o mesmo, apenas as seguintes duas diferenças:
1 Suporte de alimentação por bateria 4S-24S, precisão de equilíbrio de tensão ±3mV;
2 Adaptador de corrente contínua de alimentação 2S-24S, precisão de equilíbrio de tensão ±1mV. A figura a seguir mostra como instalar e ligar a bateria 24S:

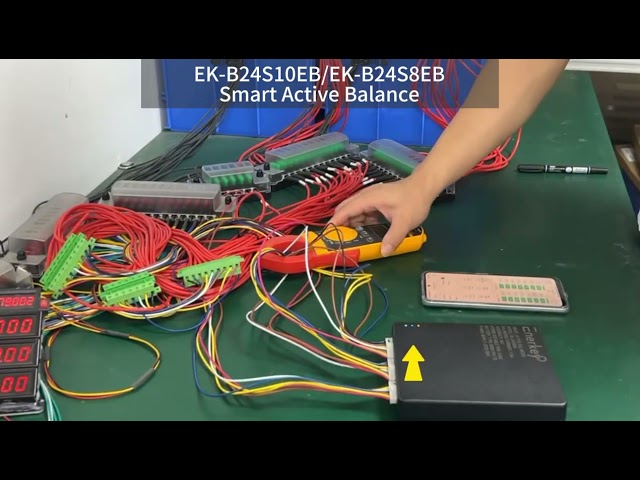

O EK-24S10EB suporta uso em cascata, e pelo menos uma bateria entre cada dois equalizadores é o "fim comum da troca de energia".O seguinte utiliza o 36S como um exemplo para descrever como instalar e conectar cabos:

Aviso:
1Quando utilizados em cascata, há pelo menos um "excâmbio de energia comum" entre cada dois equalizadores.

2.Durante a utilização em cascata, verifique repetidamente se a fiação está errada. Se não puder ser utilizada após a ligação, contacte o pessoal pós-venda para consultar o diagrama de cascata correspondente.
