Este equalizador ativo é um transformador de tipo retorno de retificação push-pull, em tempo real, dinâmico, síncrono e tipo de transferência de energia.

A corrente de equalização não é de tamanho fixo, a faixa é de 1A -10A.

O tamanho da diferença de pressão determina o tamanho da corrente de equalização.

Precisão de equalização final, dentro de 5 MV (aproximadamente).

Não é exigido o arranque de uma diferença de pressão, não é necessária uma fonte de alimentação externa e o equilíbrio começa após a ligação da linha.

Todas as células são equilibradas de forma síncrona, independentemente de as células com pressão diferencial serem adjacentes.



• O método de fiação é compatível para trás. Existem opções de proteção contra temperatura, proteção contra baixa tensão e função de sono automático.
• Células aplicáveis: fosfato de ferro de lítio (3,2 V), lítio ternário (3,7 V), titanato de lítio.



Parâmetros técnicos

Modelo de produto	10A Balanceador ativo inteligente para 2-24 (EK-24S10EB)
Tipo de bateria suportado	NCM/LFP/LTO ((Li-ion/Lifepo4/Lto)
Intervalo de recolha de tensão de uma célula única	1.5V~4.5V
Baixa tensão protege a tensão do sono	O APP pode ser personalizado Configurações:1.5-4.2V
Método de equilíbrio	Transmissão por canal único, transferência de energia ponto a ponto
Protecção inversa	Suporte ao poder de desordem na detecção/proteção
Corrente de equilíbrio	APP pode ser personalizado Configurações: 1A ~ 10A
Se é necessária uma fonte de alimentação externa	Alimentado por bateria ((Precisão:3mV) Fornecimento de energia CC ((Precisão:1mV)
Fonte de alimentação externa	DC 12 a 120 V
Precisão de equalização de tensão	APP pode ser personalizado Configurações :1mV(TYP)
Função de detecção de falhas de alimentação	Apoio
Função de proteção de fio incorreta	Apoio
Função de alarme de avaria	Apoio
- O que é?	APP pode ser personalizado Configurações
Dissipação de energia	Em equilíbrio≈1W, parada de equilíbrio≈0,5W
Temperatura de funcionamento	-20°C ~ +55°C
Aplicação	Pequeno carro turístico, scooter, carro compartilhado

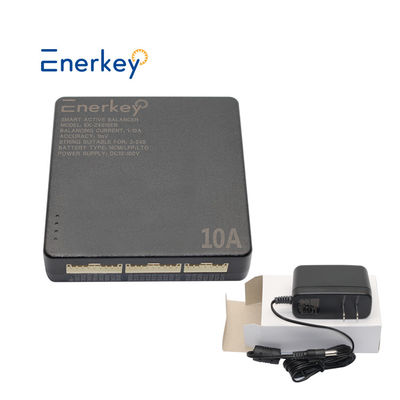

Lista de embalagens

 Manual de utilização

Instalação e utilização de APP

Configurações personalizadas do APP: 1-10A, devido à tecnologia de corrente constante e tensão constante, A corrente equilibrada é independente da diferença de pressão da bateria.

O aplicativo tem versão Android e IOS. Senha: "123456"

1) Os usuários do IOS baixam o APP: pesquise "Enerkey" na App Store para baixar

2) Os utilizadores do Android podem baixar o APP:

3) De acordo com o seu tipo de bateria e número de cordas da bateria, alterar os parâmetros no APP

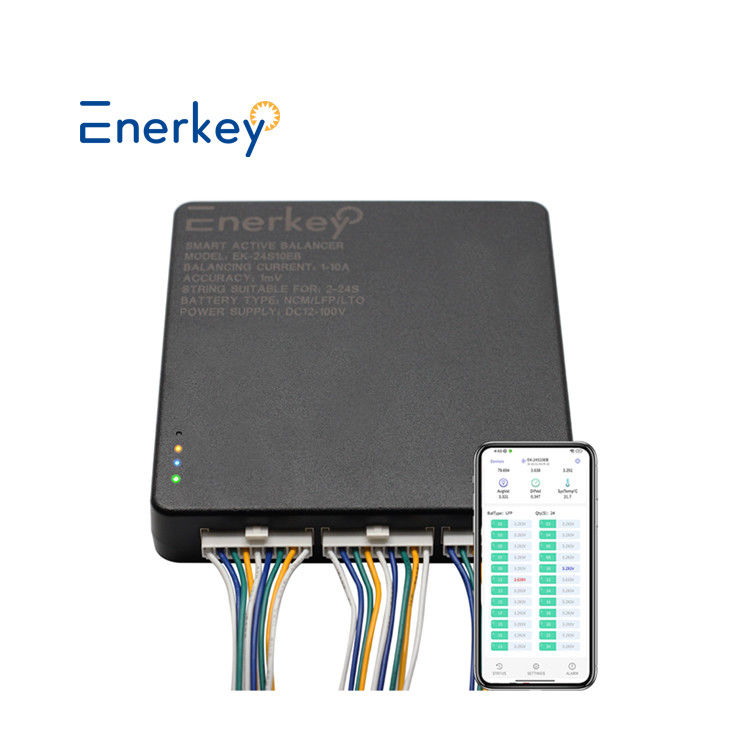

4) No APP, pode ver a tensão total, a tensão média, a diferença de tensão máxima do pacote de baterias e as informações sobre a tensão e a resistência da linha de cada bateria.Há também uma função de alarme para detectar a temperatura de equilíbrioTemperatura MOS e temperatura da bateria em tempo real.



Diagrama de fiação

O uso de energia da bateria ou fonte de alimentação do adaptador de CC, seu método de fiação é o mesmo, apenas as seguintes duas diferenças:
1 Suporte de alimentação por bateria 4S-24S, precisão de equilíbrio de tensão ±3mV;
2 Adaptador de corrente contínua de alimentação 2S-24S, precisão de equilíbrio de tensão ±1mV. A figura a seguir mostra como instalar e ligar a bateria 24S:

O EK-24S10EB suporta uso em cascata, e pelo menos uma bateria entre cada dois equalizadores é o "fim comum da troca de energia".O seguinte utiliza o 36S como um exemplo para descrever como instalar e conectar cabos:

Aviso:
1Quando utilizados em cascata, há pelo menos um "excâmbio de energia comum" entre cada dois equalizadores.

2.Durante a utilização em cascata, verifique repetidamente se a fiação está errada. Se não puder ser utilizada após a ligação, contacte o pessoal pós-venda para consultar o diagrama de cascata correspondente.



 Perguntas frequentes

P1: Porque te escolhemos?

* Podemos fornecer-lhe um serviço pós-venda eficiente, com mais de 10 anos de forte apoio técnico.

* Os produtos passaram pela certificação FCC, CE, ROHS e outras normas internacionais.

* Podemos fornecer-lhe com preço de fábrica, Bem-vindo a visitar a nossa fábrica e processo de produção.

Q2. Qual é a sua gama de produtos (tipo)?

* Desenvolvemos principalmente sistemas de gestão de baterias nos domínios das baterias de potência, baterias de armazenamento de energia e baterias de consumo.

* Utilizado principalmente para baterias LFP, Li-ino e LTO.

P3: Como sei que tipo de material e tipo de bateria é a minha?

* Por favor, veja o corpo da bateria, se a tensão normal da sua bateria mostra 3.2V, a bateria é LiFePo4.

* Se a tensão normal da sua bateria for de 3,6 V ou 3,7 V, a bateria é de iões de lítio ou Lto.

Q4. Tem requisitos mínimos de encomenda?

Qual é o tempo de chegada para amostras e lotes?

* Nossa quantidade mínima de pedido é de 1 peça, a personalização ODM está disponível.

* 1~3 dias de entrega de amostras existentes, 3~10 dias de entrega de amostras personalizadas.

P5: E se eu não puder usá-lo?

*Os produtos regulares têm vídeos de instrução, também podemos apoiar a orientação de chamadas de vídeo online de engenheiros.

Q6. Quais são os seus termos de pagamento?

* Aceitamos transferência bancária e pagamento em dinheiro, todos negociáveis. Método de pagamento: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Como garante a qualidade?

* Todos os nossos produtos são submetidos a testes profissionais de laboratório 100%, bem como testes de envelhecimento repetidos.

* Obtido FCC, CE, ROHS e outras certificações de padrão internacional.

* Fornecer 3 anos de serviço de garantia pós-venda.
