Bateria BMS Board

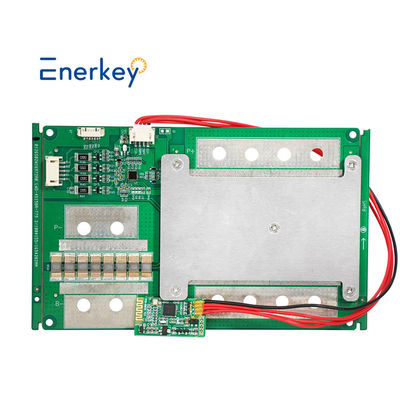

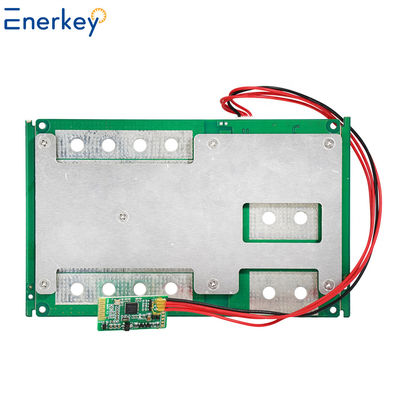

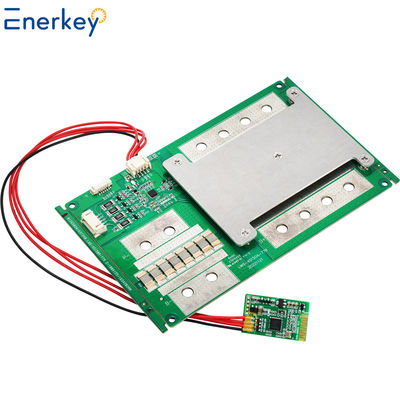

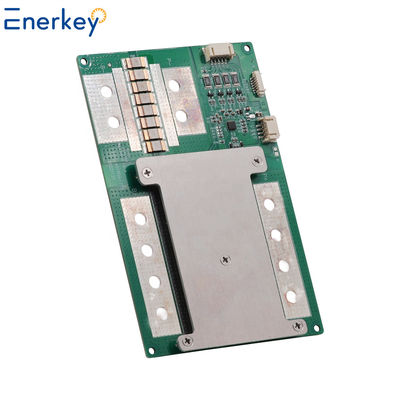

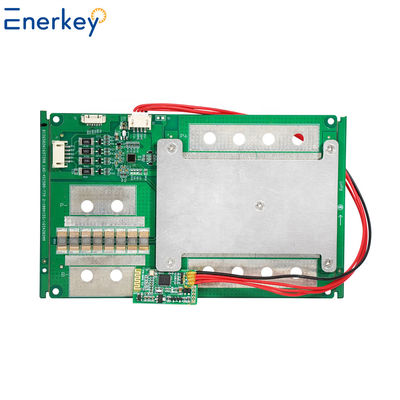

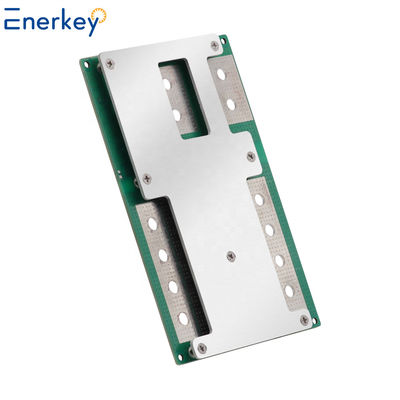

12V Li-ion / LiFePO4 Bateria BMS Modulo de Circuito de Proteção de Placa 4S 100A 150A Tipo PCM

Todas as categorias

Máquina de reparação de baterias

BMS de armazenamento de energia para veículos rodoviários

BMS de armazenamento de veículos eléctricos

Estação de carregamento BMS

Contacte-nos

Mrs. Kiwi Xiao

kiwi@enerkey.cn

+8615387469240

Enerkey-Tech

Contato agora

12V Li-ion / LiFePO4 Bateria BMS Modulo de Circuito de Proteção de Placa 4S 100A 150A Tipo PCM

Nome da marca:	ENERKEY
Número do modelo:	JW-4S150A-779
Quantidade mínima:	2 peças
preço:	$32.80/pieces 2-999 pieces
Detalhes da embalagem:	cartão

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

ISO9001/ROHS/CE

Aplicação:

E-bikes, produtos solares, etc.

Tipo:

Características:

4S Bateria de corrente 150A

Tipo de montagem:

embutidos

Tamanho / Dimensão:

L155mm*W100mm*T16mm

Descrição:

Fornecimento de energia por bateria Smart BMS

Material de base:

Espessura da placa:

1.6 mm

Revestimento de superfície:

HASL sem chumbo

Cor da máscara de solda:

Verde, Branco, Preto, Vermelho, Amarelo, Azul, Roxo, Verde Mate, Preto Mate.

Tipo de bateria:

Bateria LiFePO4

Adequado para cordas de baterias:

Voltagem:

12.8V

Função de protecção:

Sobrecarga, sobre descarga, sobrecorrente, curto-circuito

Outras funções:

Proteção da temperatura do termistor, Equilíbrio

Habilidade da fonte:

50000 peças/peças por mês

Destacar:

Tabela BMS com bateria LiFePO4

Tabela BMS de bateria de 12 V

Módulo de circuito da placa de protecção BMS 4S

Descrição do produto

Modulo de circuito de proteção Enerkey Smart BMS 4S 100A 150A BMS para placa BMS de bateria Li-ion/LiFePO4 de 12V

Descrição do produto

Parâmetro elétrico
Modelo: JW-B4S150A-779
- Não, não.	Projeto			Minha.	Tipo.	Max. - O quê?	Unidade
1	Voltagem	Voltagem de equilíbrio para célula única	3.175	3.200	3.225	V
2	Corrente	Corrente de equilíbrio para célula única	50	55	60	mA
				Consumo corrente			70	uA
				Corrente máxima de carga contínua			100	A
				Corrente de descarga contínua máxima			100	A
3	Proteção contra sobrecarga	Voltagem de detecção de sobrecarga para célula única	3.625	3.75	3.775	A
				Tempo de atraso na detecção de sobrecarga	500		1500	mS
				Voltagem de liberação de sobrecarga para célula única	3.50	3.55	3.60	V
4	Protecção contra descargas excessivas	Voltagem de detecção de sobrecarga para célula única	2.25	2.30	2.35	V
				Tempo de atraso na detecção de sobrecarga	500		1500	mS
				Voltagem de liberação de sobrecarga para célula única	2.4	2.5	2.6	V
5	Protecção contra sobrecorrência	Protecção contra a corrente de descarga excessiva	230	280	330	mS
				Tempo de atraso de detecção 1	500		1500	mS
				Tempo de atraso de detecção 2	500		1500	mS
				Corrente de sobrecarga protege a corrente	100		500	A
				Tempo de atraso da detecção	500		1500	mS
6	Protecção contra curto-circuito	Corrente de protecção contra curto-circuito		500		A
				Tempo de atraso da detecção	50		800	μS
				Condição de protecção	Curto-circuito externo
				Condição de liberação	Cortar carga, recuperação automática.
7	Resistência	Resistência em estado de funcionamento do circuito principal			5	mΩ
8	Proteção contra a temperatura	Proteção contra cargas de alta temperatura	50	55	60	°C
				Proteção contra baixas temperaturas de carga		0		°C
				Protecção contra descargas a altas temperaturas	70	75	80	°C
				Proteção contra descargas a baixas temperaturas	- 20	- 15.	- 10	°C
				Condição de liberação	A temperatura cai para 50oC, libertação de carga
9	Temperatura	Intervalo de temperatura de funcionamento	- 20	/	60	°C
9	Temperatura			Intervalo de temperatura de armazenamento	- 20	/	60	°C
10	Protecção do circuito de interrupção	Desligar o circuito de amostragem de tensão para desligar a carga e descarga	Apoio
11	Proteção NTC	Protecção da temperatura do termistor	Apoio
12	Interruptor eletrónico	Interruptor eletrónico	Não-suporte
13	Protecção da polaridade inversa			Apoio

Detalhes da função

1. Fornece proteção para bateria LiFePO4 série 4
2. Fornece proteções na carga e descarga
3Processar o equilíbrio entre as células de forma inteligente, a corrente pode ser definida livremente por componentes externos.
4- Tratar da protecção contra sobrecorrência e curto-circuito com o próprio circuito
5Proteger um circuito elétrico contra danos causados por sobrecorrência/ sobrecarga ou curto-circuito
6Suporte ao protocolo SMBUS
7. Suporte Bluetooth protocolo

Precauções de fiação

Primeiro conecte o B- do BMS para o terminal negativo total do pacote de baterias, cablagem B-, B1, B2... B+, carga de saída e descarga elétrodo negativo conectado a P-,Eletrodo positivo de carga e descarga ligado ao eletrodo positivo total, por favor, conecte o fio estritamente de acordo com o desenho e use um cabo grosso para conectar com P+/ C+/ B+ e P-/ C-
