Parâmetros principais
Tipos de bateria suportados: lítio ternário 3S (11,1V), LiFePO4 (9,9V)
Corrente de balanceamento: corrente de trabalho contínua de 5A, corrente de proteção instantânea de até 10A-25A
Tipo de interface: design de porta universal, adequado para bateria de lítio de 12V



Características funcionais
Adotando a tecnologia de transferência de energia capacitiva para obter o balanceamento ativo de todo o grupo e reduzir a perda de energia
Equipado com um design de placa de base isolante, é necessário garantir que os terminais da bateria sejam isolados da placa de base para evitar queima
Suporta regulação de corrente de vários níveis e pode se adaptar a baterias de 3-21 através da expansão modular



Cenários aplicáveis
Aplicável a ferramentas elétricas, sistemas de armazenamento de energia doméstica, baterias de lítio de dispositivos digitais e outros cenários
Requer um carregador de 12,6V (recomendado) para obter a eficiência de carregamento ideal

Parâmetros técnicos

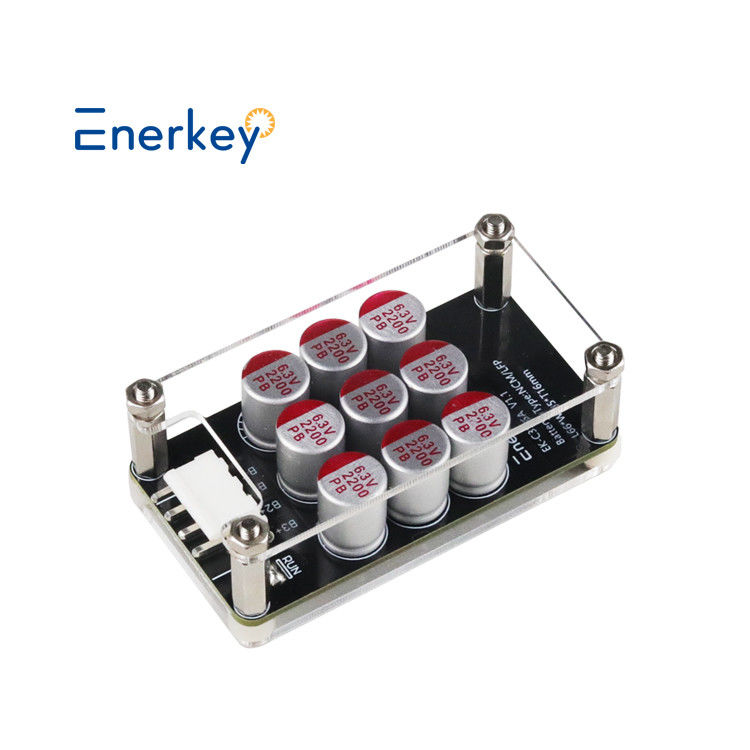

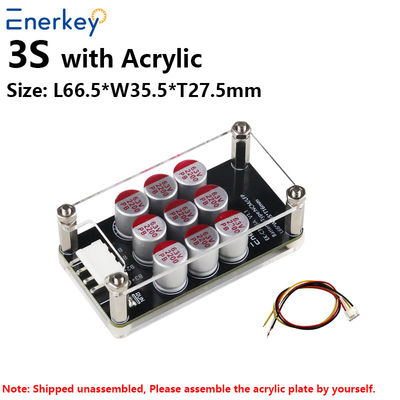

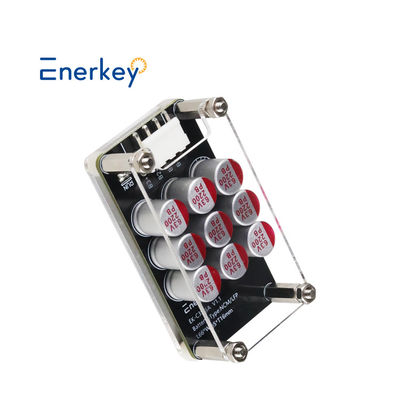

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer com Placa de Proteção Acrílica
Cadeias de produtos	3S	4S	5S
Cadeias adequadas	3S	3-4S	4-5S
Produto Tamanho (mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Peso com caixa	0,12kg	0,13kg	0,15kg
Tipo de bateria	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Capacidade adequada	30ah-300ah
Balanceamento em cascata	Suporta balanceamento em cascata para baterias, por exemplo, pode ser em cascata para 11S, 24S, 36S, 48S....e assim por diante
Faixa de coleta de tensão de célula única	Versão NCM/LFP: 2,7V-4,2V
	Versão LTO: 1,8-4,2V
Tensão de proteção de subtensão	Versão NCM/LFP＜2,7V
	Versão LTO＜1,8V
Método de equilíbrio	Patenteado (Patente nº: ZL 2019 1 1259513.3) arquitetura balanceada Método do capacitor Fit, todo o pacote de bateria é balanceado ao mesmo tempo. Conecte-se ao pacote de bateria para balanceamento automático (padrão). Você pode adicionar um interruptor para ligar ou desligar manualmente o balanceamento.
Corrente de equilíbrio	0,1V Pressão diferencial 1A Corrente balanceada,
	a pressão diferencial é proporcional à corrente balanceada,
	a corrente operacional máxima permitida é 5,5A
Precisão de equalização de tensão	5mV (valor típico)
Fonte de alimentação externa	Não precisa de uma fonte de alimentação externa,
	confiando na transferência de energia interna da bateria para obter equalização adjacente.
Corrente operacional quiescente	7mA, a cadeia total consome energia
Corrente de espera de suspensão	0,1mA (valor típico)
Temperatura de operação	-20℃ ~ +60℃





Lista de embalagem

 Conexão do fio

Um único EK-C3S5A suporta o uso de baterias de 3 séries. O método de fiação é o seguinte:

EK-C3S5A suporta baterias em cascata. Por exemplo, 2pcs de 3s em cascata para 5s, veja o desenho abaixo:

NOTA: Como mostrado na figura acima, pode haver várias extremidades comuns de troca de energia para que a eficiência do equilíbrio seja maior; Também é possível usar apenas uma extremidade comum da troca de energia na junção de dois módulos. Os outros pés livres são suspensos, e é melhor distribuir o número de séries igualmente em cada placa. Se você precisar do diagrama em cascata para mais séries, entre em contato com nosso serviço online, obrigado.
